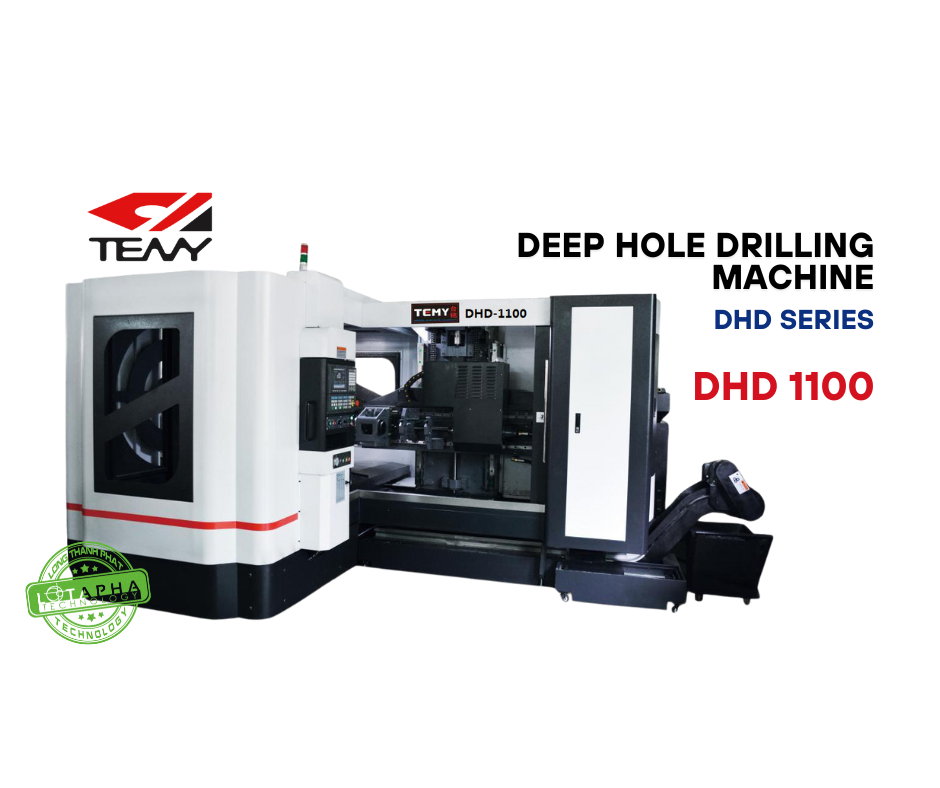

TEMY | DHD-1100 | MÁY KHOAN LỖ SÂU

Mô tả

Tên sản phẩm: Máy khoan lỗ sâu CNC
Thông số sản phẩm: DHD-1100

Chi tiết

ĐẶC ĐIỂM

1. Toàn bộ máy đúc được làm bằng gang Mechanite chất lượng cao và đã trải qua quá trình xử lý lão hóa để giúp kết cấu đúc đồng nhất và ổn định, có độ cứng cao và ổn định tốt.
2. Ba trục sử dụng thanh vít nhập khẩu có độ cứng cao và độ chính xác cao, cung cấp mô-men xoắn mạnh hơn trong quá trình gia công và tăng độ bền của máy.
3. Ba trục sử dụng các hướng dẫn tuyến tính nhập khẩu có độ cứng cao, tải nặng, tốc độ cao và độ chính xác cao để đảm bảo độ chính xác xử lý cao và kéo dài tuổi thọ của các hướng dẫn tuyến tính.
4. Tất cả các bộ dẫn động cấp liệu ba trục đều sử dụng động cơ servo và bộ điều khiển INVT và được kết nối trực tiếp với vít bi. Việc truyền tải trơn tru và không có phản ứng dữ dội. Đồng thời, độ cứng tốt và hiệu suất hấp thụ sốc được tối ưu hóa giúp cải thiện đáng kể hiệu suất của hệ thống truyền động. Động cứng nhắc và cho phép di chuyển nhanh chóng.
5. Trục xoay sử dụng động cơ mạnh mẽ nhập khẩu, có thể đáp ứng nhu cầu xử lý tốc độ cao và tốc độ thấp, đồng thời được trang bị hệ thống làm mát dầu tự động để đảm bảo nhiệt độ không đổi trong quá trình xử lý.
6. Hệ điều hành sử dụng hệ thống Đài Loan, tương thích với phần mềm CAD/CAM để sử dụng đa dạng hơn

THÔNG SỐ KỸ THUẬT

MODEL	UNIT	DHD - 1100
Inner diameter of drilling Đường kính trong của mũi khoan	mm	ɸ2.5 ~ ɸ30
Maximum depth Độ sâu tối đa	mm	1100
Size of working table Kích thước bàn làm việc	mm	1200×800
Displacement of X-axis Độ dịch chuyển của trục X	mm	1100
Displacement of Y-axis Độ dịch chuyển của trục Y	mm	800
Displacement of Z-axis Độ dịch chuyển của trục Z	mm	1100
Maximum rotating speed of principal axis Tốc độ quay tối đa của trục chính	rpm	8000
Load capacity of working table Kích thước bàn làm việc	kg	8000
Machine size Kích thước máy	mm	480038002600
Spindle motor Động cơ trục chính	KW	7.5/11
Worktable feed motor (X-axis) Động cơ cắt của bàn làm việc ( Trục X)	KW	2.3
Spindle moves up and down motor (Y-axis) Động cơ chuyển động lên xuống trục chính (trục Y)	KW	3
Spindle forward and backward movement motor (Z-axis) Động cơ chuyển động tiến lùi trục chính (trục Z)	KW	2.3
Coolant pressure Áp suất nước làm mát	kg/ cm2	150kg/cm2
Coolant flow Dòng nước làm mát	L/min	6~60L/min
Weight Trọng lượng máy	tons	10 tons
Maximum spindle speed Tốc độ tối đa của trục chính	rpm	7000rpm
Spindle feed Tốc độ trục chính	mm/min	1～300mm/min
