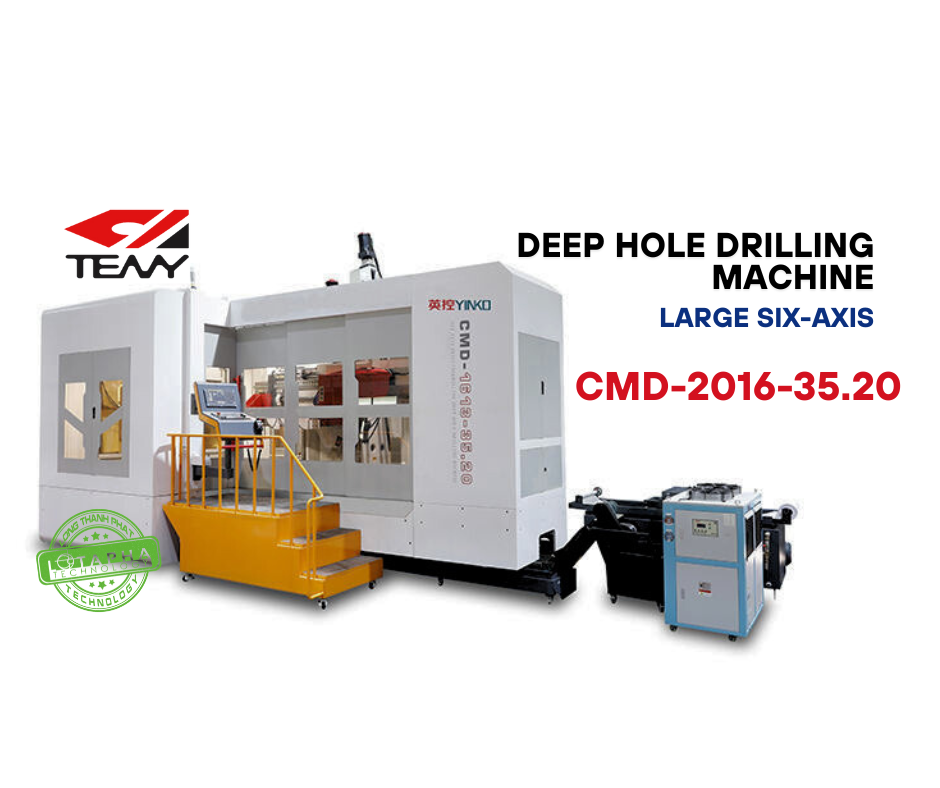

TEMY | CMD-2016-35.20 | MÁY KHOAN LỖ SÂU

ĐẶC ĐIỂM

Hệ thống điều khiển và hệ thống servo hoàn chỉnh của FANUC.
Thiết kế vòng điều khiển kín kép cho trục B và trục A, đáp ứng yêu cầu gia công góc phức hợp có độ chính xác cao.
Trang bị chức năng khoan lỗ sâu và phay.
Trục A có góc xoay lớn, mở rộng phạm vi gia công.
Thiết kế ray cứng dạng đĩa hình quạt giúp trục A xoay ổn định.
Ray con lăn chính xác được tiền ép tải nặng, vitme bi mài đường kính lớn.
Hệ thống lọc chính xác chu trình kép và hệ thống làm mát áp suất cao để loại bỏ phôi.
Thân máy kín hoàn toàn, tối ưu hóa, có độ cứng vững cao, độ ổn định tốt và khả năng chống rung, chống chấn động vượt trội.

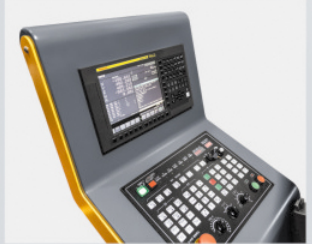

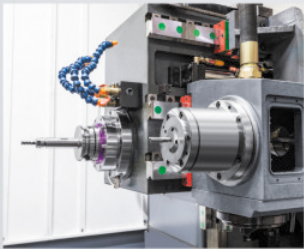

FANUC System (Standard)	Dual spindle (Standard)	Single pipe drill (Optional)

TECHNICAL PARAMETER

ITEM	UNIT	CMD-2016-35.20	CMD-2516-35.20	CMD-3018-35.20
Drilling diameter of gun drill	mm	Φ3-50	Φ3-50	Φ3-50
Drilling diameter of single pipe drill	mm	Φ18-65 (Optional)
Max.drilling depth of gun drill (W)	mm	1600	1600	1800
Machining stroke
Left and right stroke of workbench (X)	mm	2000	2500	3000
Sliding table stroke (Y)	mm	1650	1650	1800
Column stroke (Z)	mm	1000	1000	1200
Max.drilling depht of gun drill (W)	mm	1600	1600	1800
Swing axis rotation angle (A)		The Spindle Turns upward 20°, and down to 35°
CNC rotary workbench (B)		360°	360°	360°
CNC indexing table
Max.Loading capacity	kg	18000	20000	25000
Size (LxH)	mm	1800x1600	2000x1800	2200x2000
Spindle
Spindle taper hole		BT50	BT50	BT50
Max. spindle speed	rpm/min	4500	4500	4500
Power
Spindle motor	KW	15/18.5	15/18.5	15/18.5
X-axis feed servo motor	N.m	36	36	36
Y-axis feed servo motor	N.m	36	36	36
Z-axis feed servo motor	N.m	36	36	36
W-axis feed servo motor	N.m	36	36	36
A-axis feed servo motor	N.m	36	36	36
B-axis feed servo motor	N.m	36	36	36
Total power	KW	65	65	65
Cooling system (gun drill)
Coolant pressure range	MPa	2~15	2~15	2~15
Coolant flow range	L/min	6-85	6-85	6-85
Size & Weight
Machine size (LxWxH)	mm	9350x5500x5600	9350x6500x5600	10500x7500x6200
Machine weight (About)	kg	25000	30000	30000
System
Control system		(Standard: FANUC)/ (Optional: SYNTEC)
Milling ability
Milling range	mm	1600+1000	1600+1000	1600+1200

ITEM	UNIT	CMD-1008-35.20	CMD-1310-35.20	CMD-1613-35.20
Drilling diameter of gun drill	mm	Φ3-40	Φ3-40	Φ3-40
Drilling diameter of single pipe drill	mm	/	/	Φ18-65 (Optional)
Max.drilling depth of gun drill (W)	mm	800	1000	1300
Machining stroke
Left and right stroke of workbench (X)	mm	1000	1300	1600
Sliding table stroke (Y)	mm	800	1000	1300
Column stroke (Z)	mm	500	600	800
Max.drilling depht of gun drill (W)	mm	800	1000	1300
Swing axis rotation angle (A)		The Spindle Turns upward 20°, and down to 35°
CNC rotary workbench (B)		360°	360°	360°
CNC indexing table
Max.Loading capacity	kg	3000	5000	8000
Size (LxH)	mm	630x630	1200x1000	1400x1200
Spindle
Spindle taper hole		BT40	BT40	BT50
Max. spindle speed	rpm/min	6000	6000	4500
Power
Spindle motor	KW	11	11	15/18.5
X-axis feed servo motor	N.m	27	27	36
Y-axis feed servo motor	N.m	27	27	36
Z-axis feed servo motor	N.m	27	27	36
W-axis feed servo motor	N.m	20	20	27
A-axis feed servo motor	N.m	20	20	36
B-axis feed servo motor	N.m	20	20	36
Total power	KW	45	45	55
Cooling system (gun drill)
Coolant pressure range	MPa	2~15	2~15	2~15
Coolant flow range	L/min	6~85	6~85	6~85
Size & Weight
Machine size (LxWxH)	mm	6500x3800x3800	7500x5500x4200	8000x6200x5400
Machine weight (About)	kg	12000	16000	25000
System
Control system		(Standard: FANUC)/ (Optional: SYNTEC)
Milling ability
Milling range	mm	800+500	1000+500	1300+600

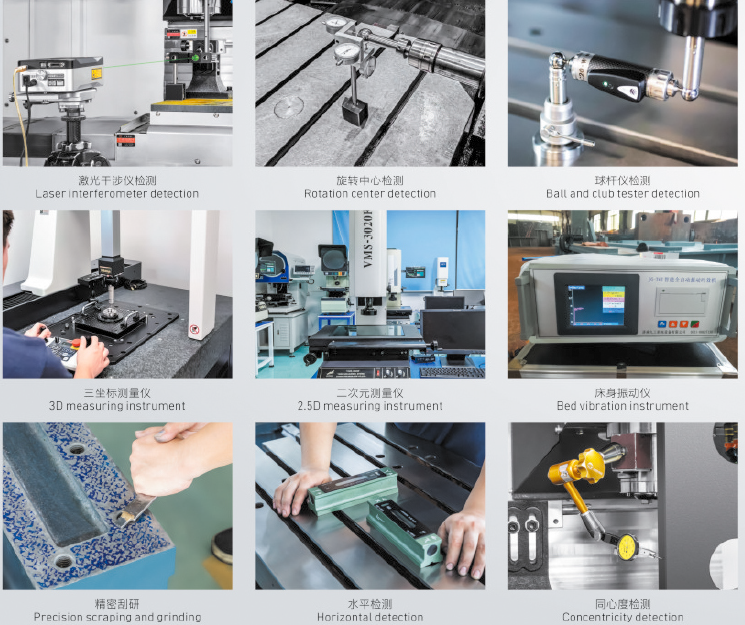

STRICT QUALITY INSPECTION
