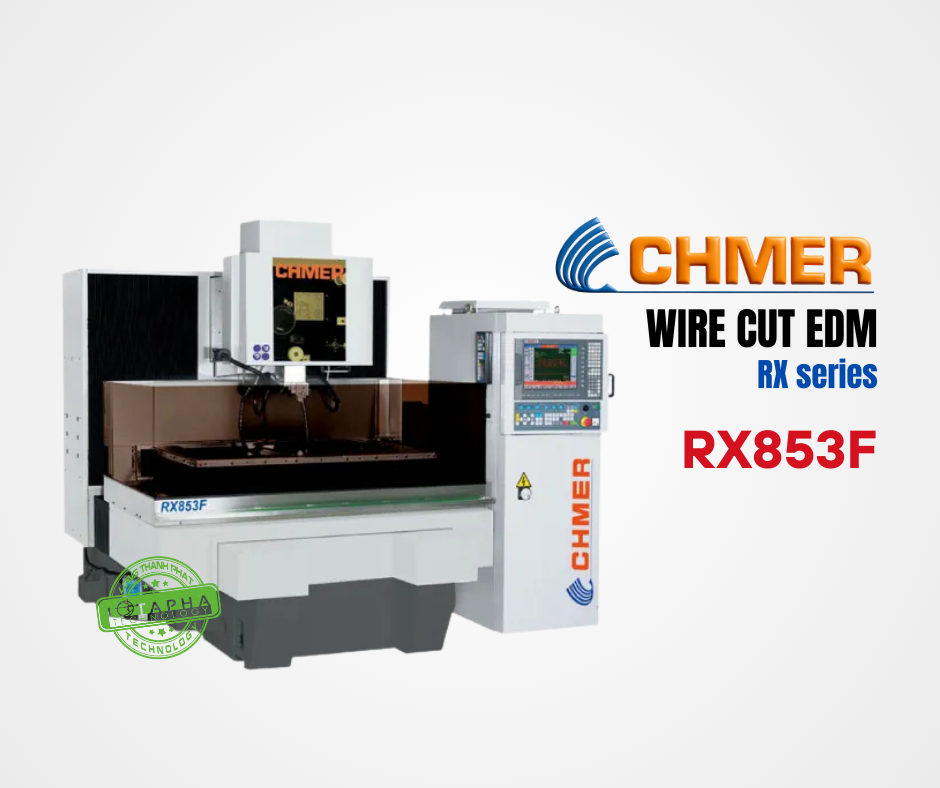

CHMER RX853F | RX - SERIES | MÁY CẮT DÂY EDM

Tải xuống Catalogue

Mô tả

1. Tiết kiệm chi phí gia công kết hợp với khả năng hoạt động linh hoạt cao.

2. Phù hợp để gia công các khuôn cỡ lớn và các chi tiết của máy.

3. Thích hợp cho ngành thiết bị gia dụng quy mô lớn, ngành công nghiệp ô tô và các ngành chế tạo khuôn mẫu khác.

[ Tính năng dòng máy cắt dây CNC ] _ Hãng sản xuất EDM hàng đầu tại Đài Loan_ CHMER

Cân bằng nhiệt tuyệt vời và kết cấu đúc cứng để đảm bảo độ chính xác và độ bền gia công tốt nhất.
Trục U-V, với đường dẫn thẳng để cắt côn chính xác.
Sử dụng động cơ AC servo truyền động trực tiếp, vít bi có độ chính xác cao trên các đường dẫn tuyến tính với tùy chọn.
Thang kính có độ phân giải 0.5mm, đảm bảo định vị chính xác và phản ứng nhanh với các điều kiện cắt.
Bàn làm việc 3 mặt bằng thép không gỉ và bồn làm việc không gỉ được chải cho độ bền lâu và ít bảo trì nhất.
Trục U-V với hành trình lên đến 150mm cho góc côn rộng (1 21 độ).

(Điều kiện tiếp cận: Chiều cao trục Z 100mm và DA + DB = 15mm tối thiểu; yêu cầu một bộ dẫn hướng kim cương góc rộng và đầu phun).

Nguồn vào

AC220V + 5V
3 Pha 50/60Hz + 1Hz (15 kVA)

Điều kiện môi trường

1. Nhiệt độ phòng tối ưu: 23 + 0,5 ° C Độ ẩm: dưới 75% RH.
2. Độ rung sàn tối thiểu.
3. Tránh đặt nơi có ánh nắng mặt trời.
4. Hệ thống hoặc đặt ở nơi nhận được ánh nắng trực tiếp.
5. Môi trường sạch và ít bụi.

Không gian

Chú ý khoảng trống để hành trình máy di chuyển trong quá trình vận hành bình thường và bảo dưỡng hàng ngày.

Nối đất

1. Nên có điện trở nối đất từ 100 trở xuống.
2. Nên sử dụng một mặt đất độc lập.
3. Cáp nối đất phải là 14mm2.

Yêu cầu áp suất khí nén

Áp suất khí nén 6kg / cm2 cho các tùy chọn AWT và máy chìm là cần thiết.

NGUỒN CẤP ĐIỆN
Hệ thống mạch điện		Nguồn biến áp MOS
Dòng điện đầu ra tối đa	25A
Lựa chọn IP	10
Lựa chọn thời gian ngắt	50

HỆ THỐNG CNC
Dữ liệu đầu vào	Keyboard, RS-232C, usb port
Màn hình	15-Inch Color
Hệ thống điều khiển	32bit, 1-CPU, Semi Closed Loop Software Servo System
Hệ thống trục	X, Y, U, V, Z (5 Axis)
Đơn vị thiết lập	0.001mm
Giá trị lệnh tối đa	±9999.999mm
Hệ thống đo lường chuyển động	Linear / Circular
Hệ thống lệnh	Abs/ INC
Nguồn cấp dữ liệu máy	Servo / Const. Feed
Thang tỉ lệ	0.001-9999.999
Bộ nhớ điều kiện gia công EDM	1000-9999
Tổng đầu vào nguồn AC	3 Phase 220 10% / 11kVA 3 Pha 220 10% / 11kVA, 12.5kVA dành cho các mẫu RX1283 lớn hơn

Straighness Accuracy

Straighness Workpiece : SKD-11 Thickness : 30mm Wire diameter: Ø0.2mm No. of cut :3 cuts Accuracy : 2 μm			Measurement figure Marked red color means the measured oints.
Accuracy	X	A	Y	B	Error
Up	9.999	9.999	9.999	9.999	0μ
Mid.	9.997	9.999	9.999	9.999	2μ
Dn.	9.999	9.999	9.999	9.999	0μ
Error	0.002	0	0	0

Mẫu minh họa

Phôi gia công: SKD-11 Chiều dày của phôi: 30mm Đường kính dây: Ø0.20mm Số lần cắt: 1+2 Skims Thời gian gia công: 1 Giờ 10 phút Dung sai: ±3µm Độ nhám bề mặt: Ra 0.55~0.58µm			Phôi gia công: SKD-11 Chiều dày của phôi [Punch]: 50mm Chiều dày của phôi [Die]: 30mm Đường kính dây: Ø0.20mm Số lần cắt: 1+2 Skims Thời gian gia công: 4 Giờ 00 phút Dung sai: ±3µm Độ nhám bề mặt: Ra 0.58~0.63µm

Phôi gia công: SKD-11 Chiều dày của phôi: 25mm Đường kính dây: Ø0.20mm Số lần cắt: 1+2 Skims Thời gian gia công: 1 Giờ 50 phút Dung sai: ±3µm Độ nhám bề mặt: Ra 0.55~0.58µm			Phôi gia công: SKD-11 Chiều dày của phôi [Punch]: 50mm Chiều dày của phôi [Die]: 20mm Số lần cắt: 1+2 Skims Độ nhám bề mặt: Ra 0.58~0.63µm

Phôi gia công: SKD-11 Chiều dày của phôi: 17mm Đường kính dây: Ø0.15mm Số lần cắt: 1+2 Skims Thời gian gia công: 1Giờ 50 phút Dung sai: ±3µm Độ nhám bề mặt: Ra 0.55~0.58µm			PCD formed milling cutters Phôi gia công: PCD Chiều dày của phôi: 2.5mm Đường kính dây: Ø0.20mm Tốc độ cắt: 2.0mm/min

THÔNG SỐ KỸ THUẬT
Thiết bị	RX853F
Hành trình trục X,Y (mm)	800x500
Hành trình trục U, V, Z (mm)	150x150x300
Kích thước phôi tối đa (WxDxH) (mm)	1210x800x295
Trọng lượng phôi tối đa (kg)	20000/1000
Tốc độ cắt XY (mm/min)	Max. 800
Động cơ điều khiển	AC Servo Motor
Đường kính dây cho phép (mm)	Ø0.15~0.3 (Ø0.25)
Tốc độ cắt tối đa (mm/s)	300
Lực căng dây (gf)	300~2500
Gốc côn tối đa (°) Độ dày phôi (mm)	±21°/140 (wide-angled nozzle, DA+DB=15mm)
Kích thước (WxDxH mm)	2400x2800x2350
Trọng lượng máy (bao gồm nguồn và hệ thống làm mát) (kg)	5460/5535
Thể tích hệ thống làm mát (L)	340/1370

TRANG BỊ TIÊU CHUẨN
Thiết bị	RX853F
Danh mục	Thông số	Số lượng
Bộ lọc giấy		2 cái
Dẫn hướng hình chóp trên/dưới	0.26mm	2 cái
Vòi phun trên/dưới		2 cái
Thanh dẫn hướng		2 cái
Dây đồng	00.25mmx5kgs	1 cuộn
Dụng cụ		1 bộ
Nguồn AC
Bộ căn chỉnh đồ gá		1 cái
Thùng Ion	Kiểu phun	3 L
Thùng Ion	Kiểu ngậm	6 L
Phục hồi dữ liệu tự động sau khi mất điện
Máy làm lạnh nước	Kiểu phun	1 bộ
Máy làm lạnh nước	Kiểu ngậm	1 bộ
Bảng điều khiển xoay		1 bộ

TRANG BỊ TÙY CHỌN
Thiết bị	RX853F
Danh mục	Thông số
Máy biến áp +AVR 2 trong 1	1
Bộ tự động xỏ dây (AWT)	1
Cuộn dây đồng 30kg	1
Máy cắt dây	30kgs
Bộ làm mát DC	1
Hành trình trục Z 400mm	1
