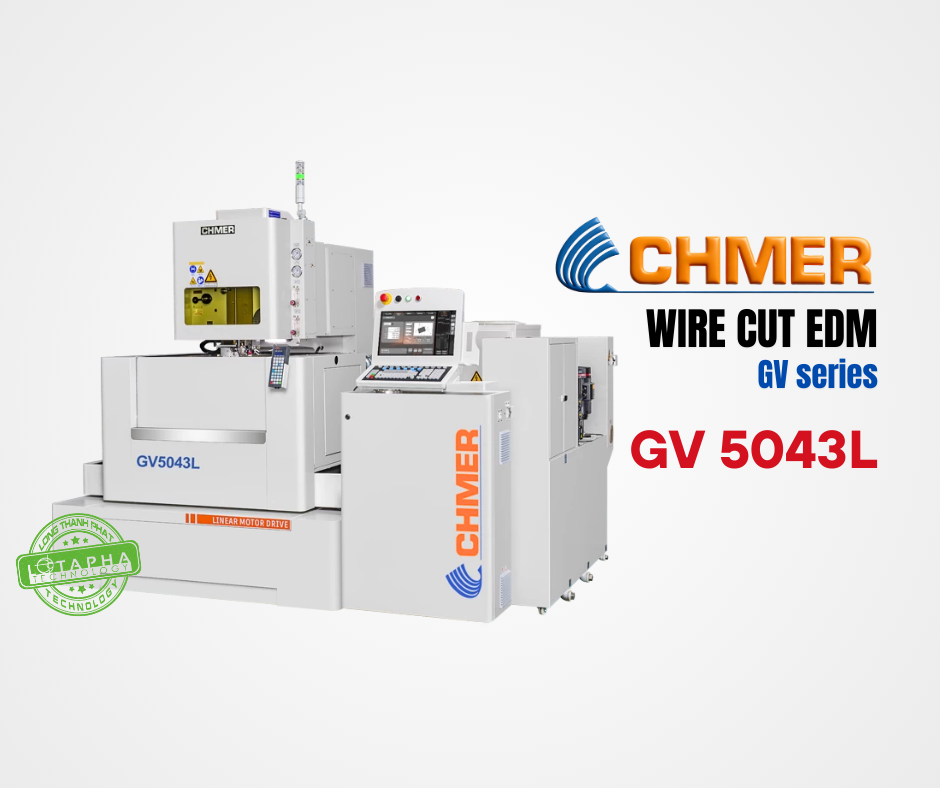

CHMER GV5043L | GV- SERIES | MÁY CẮT DÂY EDM

Mô tả

Cấu trúc có độ cứng cao được thiết kế mới để đạt được yêu cầu độ chính xác cao.
Bộ nguồn V2 mới.
Hệ thống AWT thế hệ thứ 6.
Bộ điều khiển W5N mới với hệ điều hành Linux.

Chi tiết

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật
Danh mục	Đơn vị	GV4032L	GV5032L	GV5032L	GV6043L
Hành trình trục X, Y, Z	mm	400x300x250	500x300x250	500x400x310	600x400x310
Hành trình trục U, V	mm	100x100		120x120
Kích thước phôi tối đa	mm	725x600x245	825x600x245	825x700x305	900x700x305
Khối lượng phôi tối đa	kg	500		800
Tốc độ di chuyển trục XY	mm/phút	Tối đa 1800
Hệ thống truyền động trục		Động cơ tuyến tính với trục X,Y Động cơ AC servo với trục Z, U, V

Đường kính dây (tiêu chuẩn)	mm	ɸ0.15~0.3 (ɸ0.1)
Lực căng dây	Gf	300~2500
Tốc độ cấp dây	mm/giây	300
Góc côn tối đa	mm	±21/110 (DA+DB=15mm)
Kích thước máy	mm	2850x2300x2350	2780x2300x2350	2850x2500x2450	3080x2500x2450
Trọng lượng máy	kg	3100	3300	3900	4100
Bể gia công
Dung tích bồn	L	930L		1250L
Phần tử lọc	Loại	Giấy x2
Nhựa trao đổi ion	L	20
Kiểm soát độ dẫn điện		Tự động
Kiểm soát nhiệt độ dung dịch		Tự động
Bộ nguồn
Hệ thống mạch		Transistor công suất MOSFET
Dòng điện đầu ra tối đa		25A
Lựa chọn dòng điện		10
Hiển thị thời gian ngắt		50
Hệ thống CNC
Phương thức nhập dữ liệu	Bàn phím, RS-232, USB, LAN
Màn hình hiển thị	Màn hình màu 19 inch
Hệ thống điều khiển	4-CPU, X & Y Closed Loop
Trục điều khiển	X, Y, U, V, Z (5 trục)
Đơn vị cài đặt	0,001 mm
Giá trị lệnh tối đa	±9999.999
Nội suy	Tuyến tính / Cung tròn
Hệ tọa độ lệnh	ABS / INC
Điều khiển tốc độ gia công	Servo / Tốc độ cố định
Tỷ lệ điều chỉnh (Scaling)	0,001–9999,999
Bộ nhớ điều kiện gia công EDM	1000–9999
Tổng công suất điện đầu vào	3 pha, 220 V, 5% / 11 kVA

LINH KIỆN TIÊU CHUẨN

Tiêu chuẩn l Tùy chọn Không —

Danh mục	Thông số	Đơn vị	GV4032L	GV5032L	GV5043L	GV6043L
Hệ thống nguồn điện và điều khiển
Hệ thống nguồn V2		1 bộ	●	●	●	●
Bộ nguồn gia công AC/DC		1 bộ	●	●	●	●
Hệ thống nguồn điều khiển gia công theo bước thông minh		1 bộ	○	○	○	○


Mạch gia công tinh siêu mịn SAC		1 bộ	○	○	○	○
Màn hình cảm ứng	21 "	1 bộ	○		○	○
Màn hình cảm ứng (phiên bản khác)	19"	1 bộ	●	●	●	●
Chức năng khôi phục sau mất điện		1 bộ	●	●	●	●
Cổng USB		1 bộ	●	●	●	●
Chức năng truyền dữ liệu qua mạng		1 bộ	●	●	●	●
Chức năng nhập tệp DXF		1 bộ	○	○	○	○
Hệ thống giám sát từ xa và kết nối mạng máy (IoT)
Cơ cấu máy và hệ thống gia công
Hệ thống truyền động động cơ tuyến tính UX1	CHMER X&Y	1 bộ	●	●	●	●
Thước quang tuyến tính tuyệt đối	0.1 μm resolution	1 bộ	●	●	●	●
Hệ thống truyền động (sản xuất tại Đài Loan)	DELTA Servo System (Taiwan)	1 bộ	●	●	●	●
Hệ thống xỏ dây tự động (AWT)		1 bộ	●	●	●	●
Thiết bị hỗ trợ xỏ dây		1 bộ
Cửa an toàn tự động nâng lên/hạ xuống		1 bộ	●	●	●	●
Hệ thống tuần hoàn nước tiết kiệm năng lượng, hiệu suất cao		1 bộ	●	●	●	●
Máy làm lạnh inverter tiết kiệm năng lượng	20 000 BTU	1 bộ	●	●	●	●
Thiết bị gia công dây cắt siêu nhỏ	0.1 mm	1 bộ	○	○	○	○
Bàn làm việc có tấm cách điện bằng gốm		1 bộ	○	○	○	○
Bàn làm việc hình chữ U		1 bộ	○	○	○	○
Các chức năng bổ sung
Thiết bị giám sát nhiệt độ		1 bộ	●	●	●	●
Giám sát nguồn điện		1 bộ	●	●	●	●
Giám sát áp suất nước kỹ thuật số		1 bộ	○	○	○	○
Tuân thủ tiêu chuẩn CE	Mạch điện EC kết hợp chống nhiễu điện từ EMC	1 bộ	○	○	○	○
Tuân thủ tiêu chuẩn CE	Mạch điện EC kết hợp chống nhiễu điện từ EMC	1 bộ	○	○	○	○
Gia công 6 trục		1 bộ	○	○	○	○
Cuộn dây cắt cỡ lớn		1 bộ	○	○	○	○
Bộ cắt dây tự động		1 bộ	○	○	○	○
Bộ ổn áp và biến áp tích hợp 2 trong 1		1 bộ	○	○	○	○
Bộ thu gom bùn thải bằng phương pháp bám dính điện tử		1 bộ	○	○	○	○
Chức năng làm nóng máy tự động trước khi vận hành		1 bộ	○	○	○	○
Bảo vệ chống tràn dây cắt thải		1 bộ	●	●	●	●
Nhập chương trình bằng mã QR		1 bộ	●	●	●	●
Hệ thống bù sai lệch bề mặt	Renishaw	1 bộ	○	○	○	○
