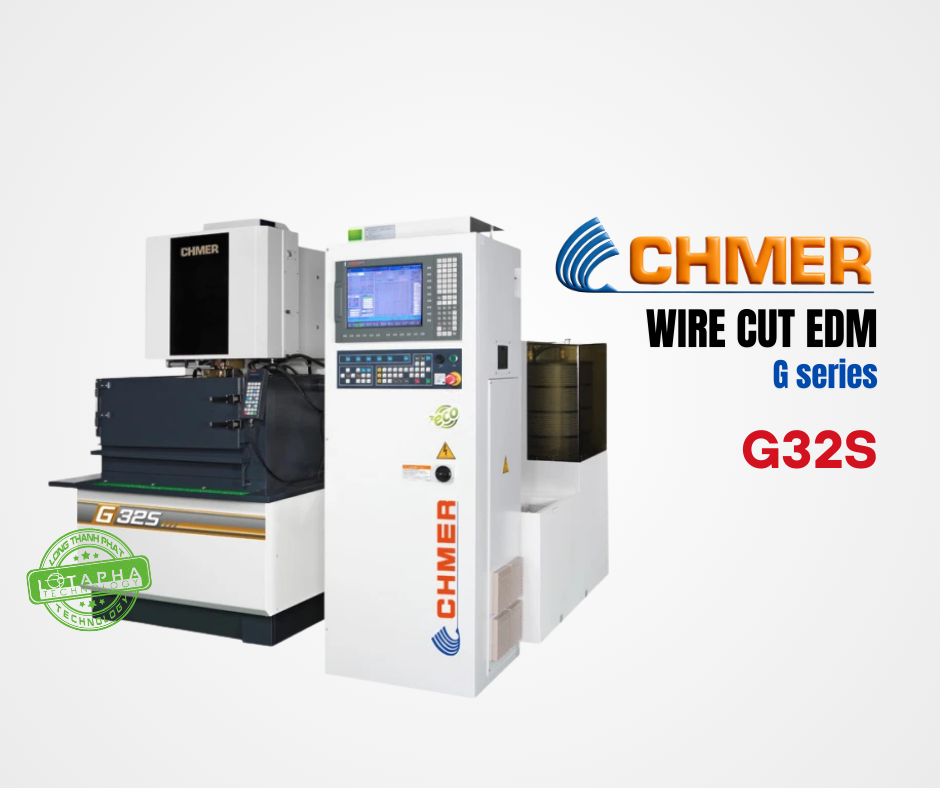

CHMER G32S | G - SERIES | MÁY CẮT DÂY EDM

Linh kiện tiêu chuẩn
Danh mục	Thông số	SL
Giấy lọc		2 cái
Dẫn hướng kim cương trên/dưới	0.26mm	2 cái
Vòi phun nước rửa trên/dưới		2 cái
Tiếp điểm cấp điện bằng hợp kim carbide		2 cái
Đồ gá tháo dẫn hướng		1 cái
Dây đồng cắt dây EDM	0.25mmx5kg	1 cuộn
Bộ dụng cụ		1 bộ
Nguồn điện AC
Đồ gá căn chỉnh		1 cái
Nhựa trao đổi ion	Chế độ cắt phun nước	3 L
	Chế độ cắt ngâm	6 L
Tự động khôi phục dữ liệu sau khi mất điện
Máy làm lạnh nước	Chế độ cắt phun nước	1 bộ
	Chế độ cắt ngâm	1 bộ
Linh kiện tùy chọn
Bảng điều khiển xoay		1
Bộ biến áp kết hợp ổn áp AVR		1
Hệ thống xỏ dây tự động (AWT)		1
Bộ cấp dây 30 kg		1
Máy cắt dây EDM thừa	kg	30
Máy làm lạnh bằng biến tần DC		1

1. Cân bằng nhiệt tuyệt vời và kết cấu đúc cứng để đảm bảo độ chính xác và độ bền gia công tốt nhất.
2. Trục U-V, với đường dẫn thẳng để cắt côn chính xác.
3. Sử dụng động cơ AC servo truyền động trực tiếp, vít bi có độ chính xác cao trên các đường dẫn tuyến tính với tùy chọn.
4. Thang kính có độ phân giải 0.5mm, đảm bảo định vị chính xác và phản ứng nhanh với các điều kiện cắt.
5. Bàn làm việc 3 mặt bằng thép không gỉ và bồn làm việc không gỉ được chải cho độ bền lâu và ít bảo trì nhất.
6. Trục U-V với hành trình lên đến 150mm cho góc côn rộng (1 21 độ).(Điều kiện tiếp cận: Chiều cao trục Z 100mm và DA + DB = 15mm tối thiểu; yêu cầu một bộ dẫn hướng kim cương góc rộng và đầu phun).

Nguồn cấp
AC220V + 5V
3 Pha 50/60Hz + 1Hz (15 kVA)

Điều kiện môi trường

Nơi đặt máy
Chú ý khoảng trống để hành trình máy di chuyển trong quá trình vận hành bình thường và bảo dưỡng hàng ngày.

Nối đất

Yêu cầu áp suất khí nén
Áp suất khí nén 6kg / cm² cho các tùy chọn AWT và máy ngâm là cần thiết.

Độ chính xác về độ thẳng
Cắt Thẳng Vật liệu            : SKD-11 Độ dày             : 30mm Đường kính dây: Ø0.2mm Số lần cắt         :3 cuts Dung sai           : 2 μm			Vị trí đo Các điểm đánh dấu màu đỏ thể hiện vị trí đo.
Dung sai	X	A	Y	B	Error
Up	9.999	9.999	9.999	9.999	0μ
Mid.	9.997	9.999	9.999	9.999	2μ
Dn.	9.999	9.999	9.999	9.999	0μ
Error	0.002	0	0	0

Sample Illustration
Job Material    : SKD-11 Job Thickness  : 30mm Wire Diameter : Ø0.2mm No. Of Cut   : 1 + 2 skims Work Hour   : 1 hour 10 mins Accuracy     : 3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material    : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die]     : 30mm Wire Diameter : Ø0.2mm No. Of Cut   : 1 + 2 skims Work Hour   : 4 hour 00 mins Accuracy     : 3 μm Surface Roughness: Ra 0.55 ~ 0.63 μm
Job Material    : SKD-11 Job Thickness  : 25mm Wire Diameter : Ø0.2mm No. Of Cut   : 1 + 2 skims Work Hour   : 1 hour 50 mins Accuracy     : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material    : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die]     : 20mm No. Of Cut       : 1 + 2 skims Surface Roughness: Ra 0.55 ~ 0.63 μm
Job Material    : SKD-11 Job Thickness  : 17mm Wire Diameter : Ø0.15mm No. Of Cut   : 1 + 2 skims Work Hour   : 1 hour 50 mins Accuracy     : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			PCD formed milling cutters Job Material    : PCD Job Thickness  : 2.5mm Wire Diameter : Ø0.2mm No. Of Cut       : 1 + 2 skims Feed Rate       : 2.0 mm/min
