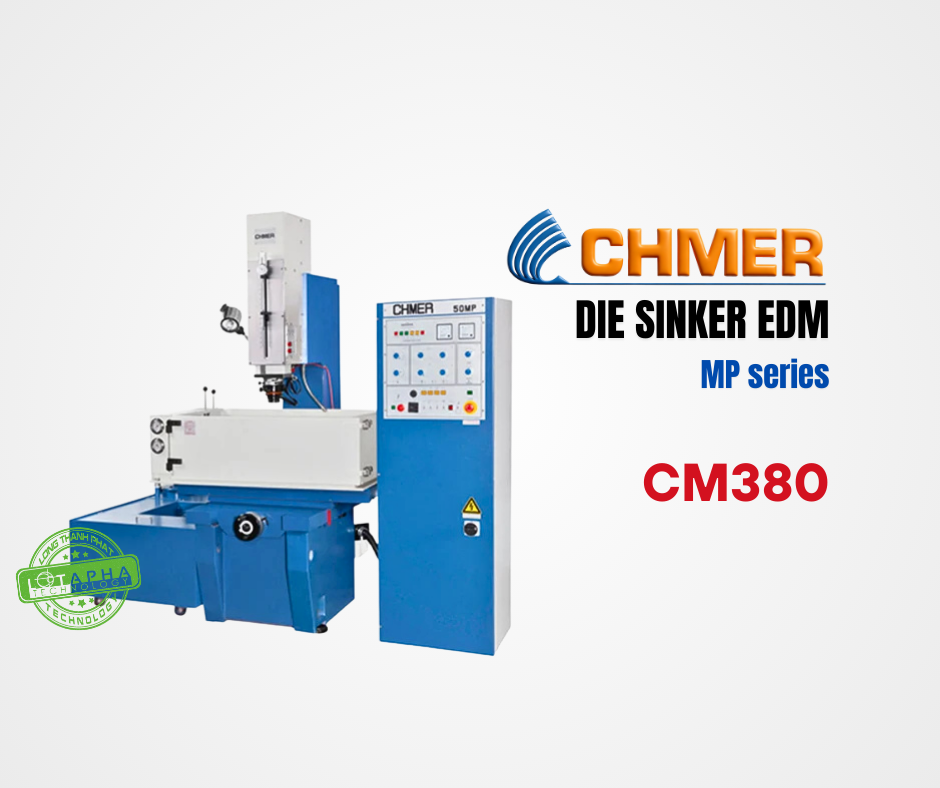

CHMER | DÒNG MP | MÁY XUNG ĐIỆN EDM

Tải xuống Catalogue

Mô tả

Khung máy và bàn máy có độ cứng vững cao.
Sử dụng gang đúc chất lượng cao cho bàn máy, cột máy và các gân tăng cứng, đảm bảo độ bền, độ ổn định và độ chính xác cao trong quá trình vận hành.
Ram máy được lắp trên ray dẫn hướng con lăn tuyến tính độ chính xác cao.
Tất cả bề mặt trượt đều được mài chính xác và xử lý nhiệt, giúp tăng độ bền và duy trì độ chính xác lâu dài.
Trục X, Y của bàn máy được phủ Turcite-B và trang bị vitme đã mài chính xác (hoặc vít me bi), giúp bàn máy di chuyển êm, ổn định và định vị chính xác.

Chi tiết

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật
Hạng mục	Đơn vị	CM240R	CM380		CM420		CM545	CM655
Kích thước bàn (WxD)	mm	500x350	650x400		700x400		800x500	1000x600
Hành trình trục (XxY)	mm	300x200	400x300		450x350		500x400	600x500
Kích thước bể gia công (WxDxH)	mm	820x500x300	1050x600x300		1120x650x360		1250x700x500	1500x800x500
Hành trình servo của RAM (Z)	mm	200	200		200		500	500
Hành trình đầu gia công (Z2)	mm	200	200		200		-	-
Khoảng cách từ đầu xung tới bàn máy	mm	250~550	205~555		250~650		200~700	250~750
Trọng lượng điện cực tối đa	kg	60	70		80		300	300
Trọng lượng phôi tối đa	kg	500	750		950		1500	2250
Kích thước máy	mm	1300x1300x2150	1400x1340x2190		1470x360x2170		1600x1600x2620	1860x1700x2750
Trọng lượng máy	kg	1000	1400		1550		3200	3500
Bộ nguồn
Hạng mục	Đơn vị	50MP		75MP		100MP		125MP
Dòng điện gia công tối đa	A	50		75		100		125
Công suất đầu vào tối đa	KVA	4		5		8		9
Tốc độ bóc vật liệu tối đa	mm³/phút	350/0.021		550/0.034		700/0.043		900/0.055
Tỷ lệ tiêu hao điện cực	%	0.2		0.2		0.2		0.2
Độ nhám bề mặt tốt nhất	μm/Ra	0.45		0.45		0.45		0.45
Kích thước nguồn (WxDxH)	mm	540x470x1720		540x470x1720		450x470x1650		450x470x1650
Trọng lượng nguồn	kg	180		220		360		400
Bể dung dịch điện môi
Hạng mục	Đơn vị	D323		D434		D545		D560
Thể tích bồn chứa	L	280		390		600		750
Phương pháp lọc	Lọc giấy	2		2		4		4
Công suất bơm	HP	0.5		0.5		0.5x2		0.5x2
Trọng lượng	kg	Tích hợp sẵn		80		110		160
Kích thước bể (WxDxH)	mm	Tích hợp sẵn		1400x800x430/		1200x600x500		1800x800x600

TÍNH NĂNG MÁY

Cụm thân máy

Khung máy và thân máy có độ cứng vững cao.
Bố trí các gân tăng cứng nhằm nâng cao độ bền và độ cứng của kết cấu.
Sử dụng gang đúc chất lượng cao cho thân máy, cột máy và các gân tăng cứng, đảm bảo độ bền, độ ổn định và độ chính xác cao trong quá trình vận hành.
Ram được lắp đặt trên ray dẫn hướng con lăn tuyến tính có độ chính xác cao.
Toàn bộ các bề mặt trượt được mài chính xác và xử lý nhiệt.
Bề mặt trượt của bàn máy theo trục X, Y được phủ Turcite-B và trang bị vít me đã mài chính xác (hoặc vít me bi), giúp bàn máy di chuyển êm và đảm bảo độ chính xác định vị cao.

Kết cấu cơ khí
Đầu máy

Sử dụng ray dẫn hướng con lăn tuyến tính nhập khẩu từ Thụy Sĩ hoặc Nhật Bản, có độ cứng vững và độ chính xác cao.
Trục vít được bố trí tại vị trí trung tâm của quill, giúp đạt hiệu quả truyền động tối ưu và nâng cao khả năng chịu tải, độ bền khi vận hành.
Thiết kế tích hợp trục Z1 và Z2, giúp hạn chế biến dạng và nâng cao độ chính xác.

Trục X,Y

Bề mặt trượt của trục X, Y thông thường được phủ Turcite-B (Teflon) với hệ số ma sát thấp, giúp duy trì độ chính xác cao ngay cả khi máy làm việc với tải trọng lớn. Một số model sử dụng ray trượt con lăn, trong khi các model NC & CNC đặc biệt sử dụng ray dẫn hướng bi.
Đối với các model kích thước lớn, trục X sử dụng ray dẫn hướng con lăn THK (sản xuất tại Nhật Bản). Trục Y sử dụng ray trượt Schneeberger (sản xuất tại Thụy Sĩ), được xử lý Subzero (xử lý nhiệt độ âm), có độ cứng vững cao và khả năng chống biến dạng tốt.

Bệ máy

Bệ máy dạng liên kết với tủ máy được chế tạo từ gang đúc có độ cứng vững cao và được kiểm tra theo hệ thống kiểm soát chất lượng (QC) nghiêm ngặt, nhằm đảm bảo độ chính xác và khả năng chống biến dạng của máy.
