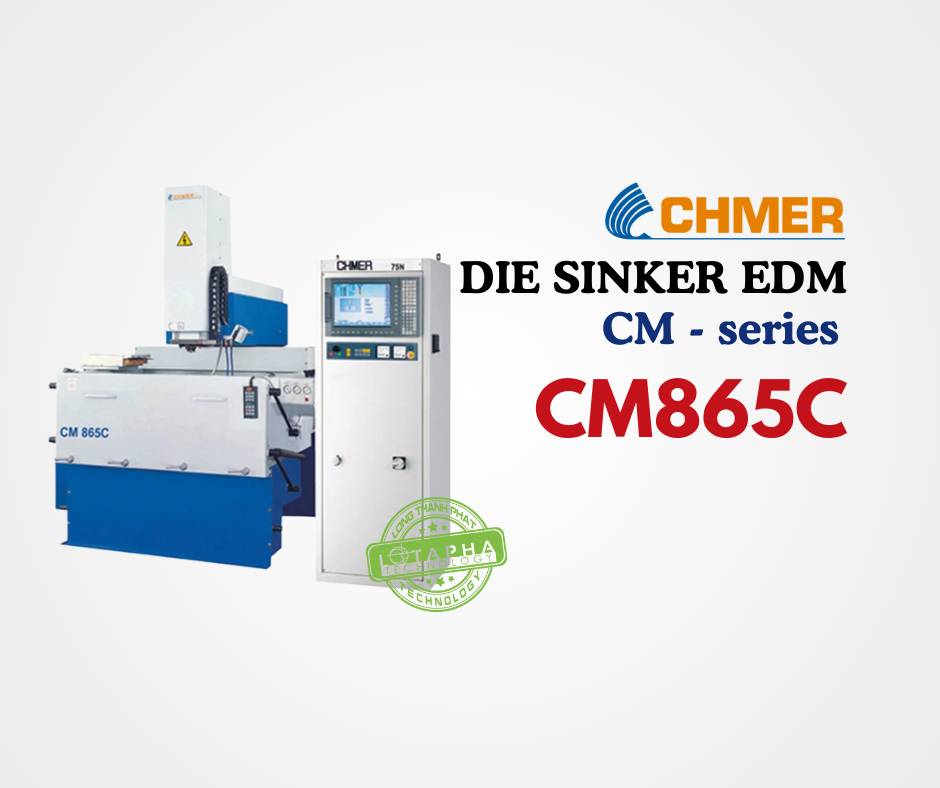

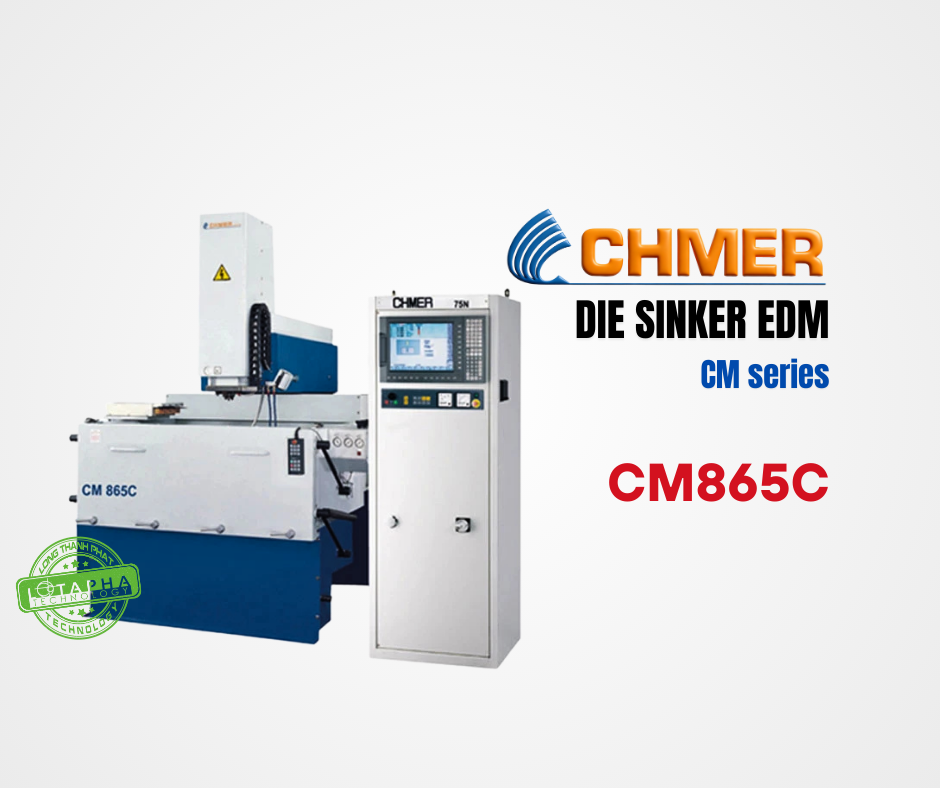

CHMER CM865C | MÁY XUNG ĐIỆN EDM CM-SERIES

Mô tả

Là series CNC EDM đầu tiên tại Đài Loan_CHMER được phê duyệt và công nhận chứng chỉ ISO 9002

Giao diện người dùng thân thiện với các hướng dẫn nhanh giúp rút ngắn thời gian đào tạo người vận hành và tăng hiệu quả vận hành cũng như hiệu suất công việc.

Chi tiết

Tính năng của máy xung điện CHMER_ Hãng sản xuất EDM hàng đầu tại Đài Loan

Cấu trúc máy được thiết kế bởi hệ thống CAD tiên tiến để đảm bảo hiệu suất không bị biến dạng và gia công có độ chính xác cao.
Mặt bàn được làm cứng đến độ cứng cao bằng cách xử lý nhiệt tần số cao để chống mài mòn tối đa.
Ball screws chính xác trên trục X, Y, Z cung cấp khả năng truyền trơn tru và di chuyển chính xác cao.
Cấu trúc máy được sản xuất từ gang chất lượng cao (FC30), được xử lý hợp chất và ủ để giảm độ giòn. Điều này đảm bảo độ cứng cao, không biến dạng và độ chính xác gia công đáng tin cậy.
Các trục chính di chuyển trên các băng dẫn chuyển động tuyến tính để đảm bảo độ chính xác và độ bền lâu dài.
Cấu trúc máy được thiết kế thông qua phân tích máy tính để chống kéo, chống ép và chống căng thẳng, đảm bảo độ chính xác gia công.

Hoàn thành các chức năng của máy một cách dễ dàng
Các thang đo tuyến tính vòng kín cung cấp lại các trục X, Y và Z, để định vị chính xác và độ chính xác của đường cắt.

Giao diện người dùng
Vận hành thân thiện với hướng dẫn sử dụng nhanh để rút ngắn thời gian đào tạo vận hành và tăng hiệu quả vận hành.

Đặc điểm

Kết cấu đúc vững chắc.
Hệ điều khiển hộp thoại.
Vít me bi độ chính xác cao trên trục X,Y,Z.
Ray trượt bi trên trục X,Y,Z.
Mạch chống nhiễu hồ quang.

THÔNG SỐ

SPECIFICATIONS
Model	Unit	CM865C
Table size (WxD)	mm	1200x800
Work tank size(WxDxH)	mm	1600x1000x550
Table travel (X,Y)	mm	800x600
Ram travel (Z1)	mm	500
Distance from RAM platen to work table	mm	290~790
Max. electrode weight	kg	300
Max. workpiece weight	kg	4000
Outside dimensions	mm	2200x2400x2860
Weight	kg	5800
For Dielectric	-	D865

Power Supplier Unit

POWER SUPPLIER UNIT POWER
Model	Unit	50N	75N	125N	150N
Max. machining current	A	50	75	125	150
Max. power input	KVA	4	5	10	12
Max. machining speed	mm3/min	350	550	-	-
Electrode wear rate	%	0.2	0.2	0.2	0.2
Best surface roughness	μm/Ra	0.25	0.25	0.25	0.25
Outside dimensions	mm	620x850x1860	620x850x1860	620x850x1860 +480x470x1650	620x850x1860 +450x470x1650
Weight	kg/lb	180/396	220/484	400	440

Dielectric

Dielectric
Model	Unit	D865
Volume	L	1600
Filter	method	Paper filter
Pump Power	HPxset	0.5x1 1x1
Weight	kg	250
Outside dimensions	mm	2750x1000x480 +1200x700x480 +1200x700x480

Standard Accessories

Standard Accessories
Model	Unit	D865
Paper Filter		1 set
Drill Chuck		1 set
Clamping Kit		1 set
Electrode Holder		1 set
Tool Box		1 set
Halogen Work Lamp		1 set
Flushing Nozzle		2 set
Machine Stand		1 set

Optional Accessories

Optional Accessories
Model	Unit	D865
Fire extinguisher		1 set
Magnetic base		1 set
Tool changer		1 set
EROWA accessories		1 set
C axis		1 set
CE conformity		1 set
3R accessories		1 set

PREPARING FOR INSTALLATION

PREPARING FOR INSTALLATION

Input power	AC220V ± 10% 3 Phase 50/60Hz ± 1 Hz
Location	1. Optimum room temperature: 20 ±1°C. 2. Humidity: below 75% RH. 3. Best with minimum possible floor vibration. 4. Avoid exposing the machine to airflow from air-conditioning/heating systems or set in a place that received directly sunshine. 5. Locate machine in a low dust environment.
Space	Take notice of the space for machine stroke to move during normal operation and daily maintenance.
Grounding	1. It is recommended to have a grounding resistance of 10Ω or less. 2. An independent ground is recommended. 3. The grounding cable should be 14mm
Demand of Air pressure	Air pressure of 6kg/cm2 for options of ATC and C axis is needed.

Sample profile
