Giao diện người dùng thân thiện với các hướng dẫn nhanh giúp rút ngắn thời gian đào tạo người vận hành và tăng hiệu quả vận hành cũng như hiệu suất công việc.
| Thông số kỹ thuật | |||||

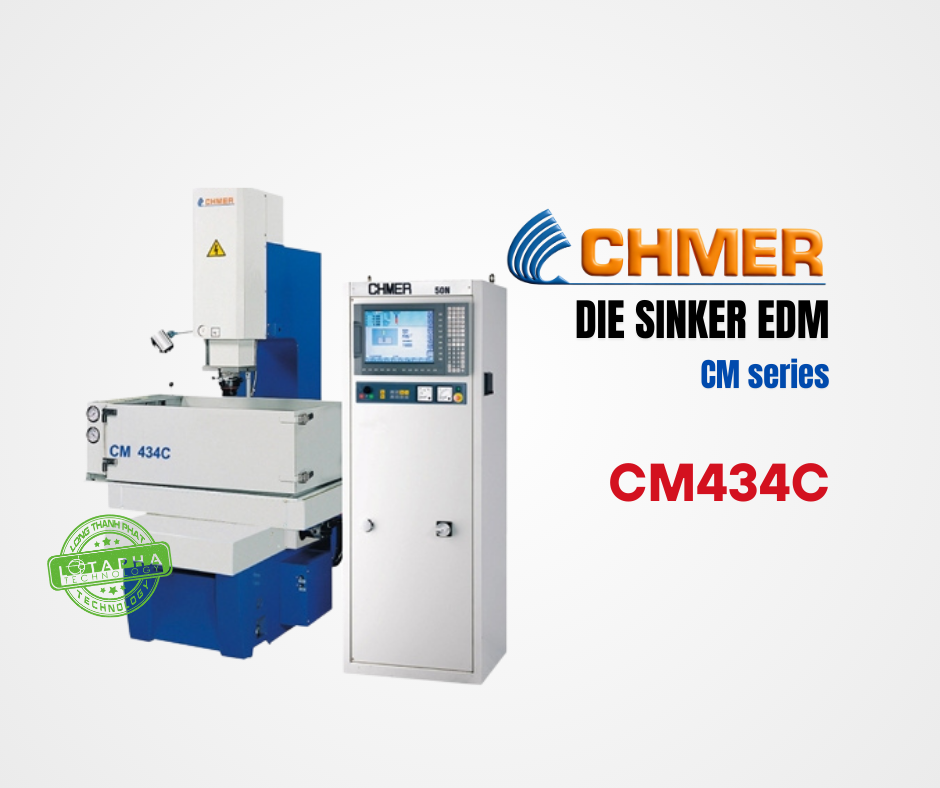

| Hạng mục | Đơn vị | CM434C | |||
| Kích thước bàn (WxD) | mm/inch | 650x400/25.5x15.7 | |||
| Kích thước bể gia công (WxDxH) | mm/inch | 1050x630x350/41.3x24.8x13.8 | |||
| Hành trình trục (X,Y) | mm/inch | 400x300/15.7x11.8 | |||
| Hành trình trục (Z1) | mm/inch | 350/13.8 | |||
| Khoảng cách từ đầu xung tới bàn máy | mm/inch | 305~655/9.8~23.6 | |||
| Trọng lượng điện cực tối đa | kg/lb | 100/200 | |||
| Trọng lượng phôi tối đa | kg/lb | 1000/2200 | |||
| Kích thước máy | mm/inch | 1240x1380x2230/48.8x54.3x87.8 | |||
| Trọng lượng máy | kg/lb | 1400/3080 | |||
| Dung dịch điện môi | - | D434 | |||
| Bộ nguồn | |||||
| Hạng mục | Đơn vị | 50N | 75N | 125N | 150N |
| Dòng điện tối đa | A | 50 | 75 | - | - |
| Nguồn vào tối đa | KVA | 4 | 5 | - | - |
| Tốc độ gia công tối đa | mm3/min | 350 | 550 | - | - |
| Tỷ lệ mài mòn điện cực | % | 0.2 | 0.2 | - | - |
| Độ nhám bề mặt tốt nhất | μm/Ra | 0.25 | 0.25 | - | - |
| Kích thước nguồn | mm | 620x850x1860 | 620x850x1860 | - | - |
| Trọng lượng nguồn | kg/lb | 180/396 | 220/484 | - | - |
| Dung dịch điện môi | |||||
| Hạng mục | Đơn vị | D434 | |||
| Thể tích bồn chứa | L | 390 | |||
| Bộ lọc | phương pháp | Giấy lọc | |||
| Công suất bơm | HPxbộ | 0.5 | |||
| Trọng lượng | kg | 80/176 | |||
| Kích thước ngoài | mm | 1400x800x430 | |||
| Linh kiện tiêu chuẩn | |
| Hạng mục | D434 |
| Bộ lọc giấy | 1 bộ |
| Đầu kẹp mũi khoan | 1 bộ |
| Bộ gá kẹp phôi | 1 bộ |
| Bộ gá kẹp phôi | 1 bộ |
| Hộp dụng cụ | 1 bộ |
| Đèn làm việc Halogen | 1 bộ |
| Đầu phun dung dịch gia công | 2 bộ |
| Chân đế máy | 1 bộ |
| Linh kiện tùy chọn | |
| Bình chữa cháy | 1 bộ |
| Đế từ | 1 bộ |
| Phụ kiện EROWA | 1 bộ |
| Bộ thay dụng cụ | 1 bộ |
| Trục C | 1 bộ |
| Chứng nhận phù hợp tiêu chuẩn CE | 1 bộ |
| Phụ kiện hệ thống 3R | 1 bộ |
| Chuẩn bị trước khi lắp đặt | |
| Hạng mục | Yêu cầu kỹ thuật |
| Nguồn điện đầu vào | AC220V ± 10% |
| ĐIện 3 pha, tần số 50/60Hz ± 1Hz | |
| Vị trí lắp đặt | 1. Nhiệt độ phòng tối ưu: 20 ± 1°C |
| 2. Độ ẩm: Dưới 75% RH | |
| 3. Ưu tiên vị trí có độ rung nền thấp nhất có thể. | |
| 4. Tránh đặt máy tại nơi chịu luồng gió trực tiếp từ hệ thống điều hòa/sưởi hoặc tiếp xúc trực tiếp với ánh nắng mặt trời. | |
| 5. Lắp đặt máy trong môi trường ít bụi. | |
| Không gian lắp đặt | Cần bố trí đủ không gian cho hành trình di chuyển của máy trong quá trình vận hành bình thường và thực hiện bảo trì hằng ngày. |
| Tiếp địa | 1. Khuyến nghị điện trở tiếp địa ≤ 10Ω |
| 2. Khuyến nghị sử dụng hệ thống tiếp địa độc lập. | |
| 3. Dây tiếp địa nên có tiết diện 14 mm². | |
| Yêu cầu áp suất khí nén | Cần cung cấp áp suất khí nén 6 kg/cm² đối với máy có trang bị tùy chọn ATC (bộ thay dụng cụ tự động) và trục C. |
