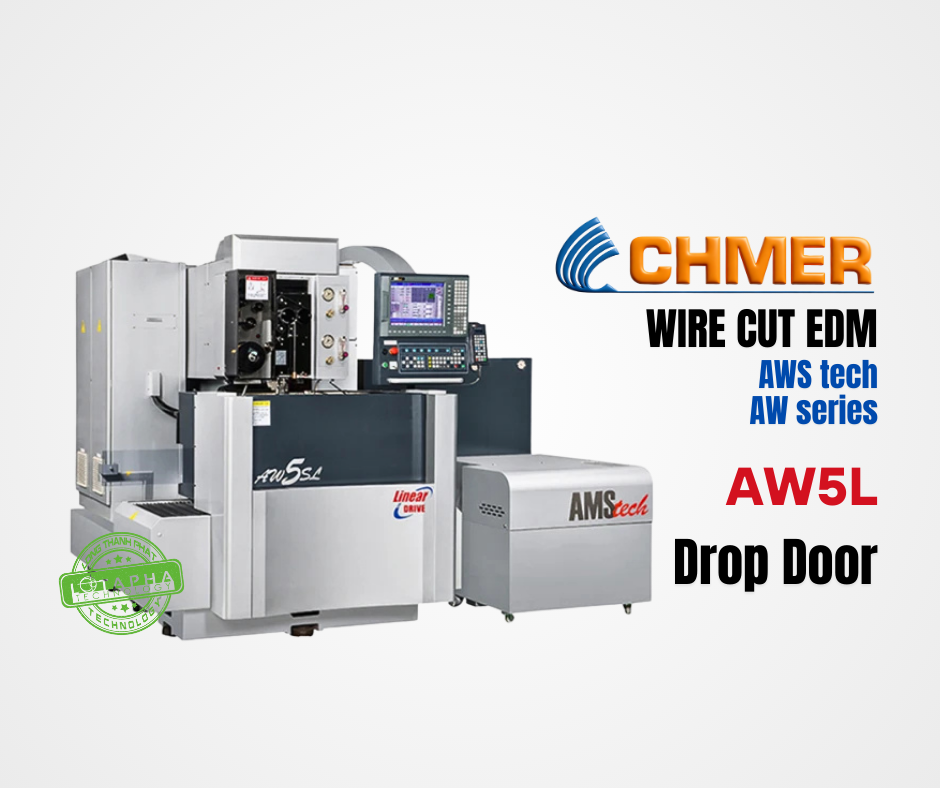

CHMER AW5L | AW-L - SERIES | MÁY CẮT DÂY EDM

Hệ thống truyền động tuyến tính

Hệ thống truyền động động cơ tuyến tính có tính năng phản ứng tín hiệu mạnh mẽ, nhanh chóng, chính xác và độ bền cao.
AMS đã áp dụng công nghệ tiên tiến này và xây dựng hệ thống động cơ tuyến tính trên phần thân đúc của dòng AW cho phép sự vượt trội về profile của chi tiết, chất lượng bề mặt và yêu cầu cắt giảm ít hơn.

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật
Danh mục	Đơn Vị	AW5L (Cửa thả)
Hành trình X, Y	mm	560 x 360
Hành trình U, V, Z	mm	120 x 120 x 300
Kích thước tối đa - Chi tiết	W x D x H mm	950 x 650 x 260
Trọng lượng tối đa - Chi tiết	kgw	600
Tốc độ di chuyển tối đa X, Y	mm / min	Tối đa 1500
Hệ thống truyền động	trục	Động cơ tuyến tính trục XY
Đường kính dây	mm	¢ 0.1 ~ 0.3 ( ¢ 0.25 )
Tốc độ cắt tối đa	mm /giây	300
Lực căng dây	gf	200 ~ 2500
Góc côn	mm	± 21° / 110 mm ( width, DA + DB = 15 mm )
Kích thước bố trí	W x D x H mm	2675 x 2850 x 2110
Khối lượng tịnh	kg	5200 + 320
Dung tích nước	L	900
Bộ nguồn CNC
Hệ thống mạch trao đổi		Power MOS Transistor
Dòng ra tối đa		30A
Nhập dữ liệu		Keyboard/Touch Sreen (Opt.)/Ethemet
Nguồn điện yêu cầu		220V 5%/3 Phase/50-60HZ
Bộ nhớ		IDE Card Reader + CF Card + USB (Opt.)
Dung lượng bộ nhớ		128MB
Màn hình hiển thị		15" TFT
Độ chia thước đo		0.1
Hệ thống diều khiển		Close Loop
Giá trị lệnh tối đa		±9999.999
Bộ phận điện phân
Vật liệu lọc		Giấy (3)
Điều khiển độ dẫn điện		Tự động
Điều khiển nhiệt độ điện môi		Tự động
Dung tích		900 (L)
Khối lượng tịnh		320 Kg

LINH KIỆN TIÊU CHUẨN/ TÙY CHỌN

Linh kiện tiêu chuẩn
Danh mục	Số lượng
Tự động căn chỉnh Jig theo chiều dọc	1 bộ
AWT (Tự động xỏ dây)	1 bộ
Truyển dữ liệu qua mạng LAN	1 bộ
Máy làm lạnh nước	1 bộ
Bộ nguồn xoay chiều	1 bộ
Mạch OV	1 bộ
Chức năng USB	1 bộ
Mạch TFC	1 bộ
Thiết bị cắt 0.1mm	1 bộ
Thước quang tuyến tính trục XY	1 bộ
Máy biến áp 2-trong-1 AVR	1 bộ

Linh kiện tùy chọn
Danh mục	Số lượng
Trục quay B (chức năng tục thứ 6)	1 bộ
Cửa trượt	1 bộ
Bộ đệm dây 30 Kg jumbo	1 bộ
Bàn đá hoa cương	1 bộ
Kiểm soát nước DTC	1 bộ
Kiểm tra áp lực nước	1 bộ
Màn hình cảm ứng chạm	1 bộ
Máy tự động cắt dây	1 bộ
(L) Động cơ tuyến tính trục XY	1 bộ
Nâng chiều cao trục Z lên 400 mm Nâng mức dung dịch điện môi lên 400 mm	1 bộ

Bảo hành 3 năm cho Linear Motors (Rotor+Stator)
Đảm bảo định vị 5 năm

TÍNH NĂNG MÁY
Cấu trúc cân bằng và ổn định nhiệt tiên tiến

Máy cắt dây dòng AW sử dụng thân đúc hình T được thiết kế với công nghệ FEA "Finite Element Analysis" để đảm bảo cân bằng nhiệt hoàn hảo cho hệ thống truyền động tuyến tính.
Thiết kế cửa trượt tiêu chuẩn trên AW9S và lựa chọn thêm cho các dòng AW3, AW5 và AW6. Thiết kế này giúp việc di chuyển phía trước máy dễ dàng hơn khi lắp đặt, gia công sản phẩm. Bằng cách loại bỏ không gian thừa cần thiết cho cửa xoay ra ngoài, làm cho máy sẵn sàng chấp nhận các thiết bị ngoại vi như cánh tay robot.

Hệ thống xỏ dây tự động mang tính cách mạng

Tự động luồn dây tốc độ cao trong chưa đầy 8 giây.
Đọc lại điểm ngắt giây thay vì quay lại điểm bắt đầu.
Đảm bảo độ tin cậy và giảm chi phí bảo trì khi chỉ có 5 bộ phận chuyển động.
Hệ thống cắt dây cuộn nóng AWT độc đáo giúp loại bỏ các yêu cầu bảo trì cao điển hình ở các thiết bị cắt dây cơ.
Cơ cấu CNC giám sát và hiển thị từng bước của quy trình luồn dây để chuẩn đoán hệ thống dễ dàng.
Hệ thống điều khiển luồn dây tự động đáng tin cậy.

Hệ thống truyền động tuyến tính

Ổ đĩa động cơ tuyến tính với thiết kế kính chính xác cung cấp hệ thống chuyển động kín hoàn toàn giúp định vị độ chính xác cao và xác nhận hình dạng sản phẩm chính xác hơn so với ổ ball-screw drives.
Phản ứng nhanh, độ rung thấp và phản ứng ngược gần như bằng không cho kết quả chính xác hơn và kết thúc với ít đường truyền hơn.
Việc lắp ráp khớp nối ball-screw với động cơ dường như tạo ra dung sai cơ học sau vài năm trong khi động cơ tuyến tính thì không, do đó không có bất kỳ tổn thất về độ chính xác nào kể từ đầu.

Sample profile
