CHMER RV853L | RV - SERIES | MÁY CẮT DÂY EDM

Mô tả

Máy cắt dây EDM truyền động tuyến tính thông minh

Thiết kế hoàn toàn mới cho hệ thống thông minh và công nghệ gia công chuyên nghiệp bao gồm màn hình xử lý thời gian thực, mạng M2M, quản lý sản xuất và hệ thống gia công thông minh mới.

Chi tiết

     • Đặc biệt & hiệu suất
     • Di động & Thông minh
     • Hệ thống năng lượng i8 mới hiệu quả
     • Công nghệ tiết kiệm năng lượng
     • Động cơ tuyến tính (Linear Motor)
     • Hệ thống AWT thế hệ mới nhất
     • Thời đại thông minh
     • Tiêu chuẩn kỹ thuật

Trong quá trình phát triển dòng RV, việc sử dụng và trải nghiệm của khách hàng luôn dẫn CHMER đến một tiêu chuẩn cao hơn. Theo nghiên cứu và đổi mới liên tục, EDM cắt dây thông minh đầu tiên của CHMER được trình bày với các công nghệ thông minh chưa từng có như loT (Internet of Things), mô phỏng, chẩn đoán, tuổi thọ phụ tùng và quản lý nhà máy.

Chất lượng và mọi góc độ của dòng RV đang nói thay cho người thợ của nó, người quan tâm đến sự kết hợp giữa hiệu suất và tính thẩm mỹ dựa trên công thái học.

Đặc biệt & hiệu suất


Trục chuyển động thiết kế cường lực
  • Thiết kế tốt nhất và cứng nhắc của FEA (Phân tích phần tử hữu hạn).
  • Chuyển động tuyến tính 3 nhịp lớn với một bàn cố định cho tải nặng.
  • Đảm bảo độ chính xác cao như một máy có kích thước nhỏ.

i8 Cung cấp năng lượng tốc độ cao
  • Tốc độ cao hơn, ổn định hơn và tiết kiệm năng lượng.
  • Hiệu quả gia công vượt trội và cạnh tranh chi phí đặc biệt là đối với phôi rất dày.
so sánh hình dạng chính xác
Độ dày CUTS Độ nhám Độ chính xác
80mm 3cuts 0.55-058µm 3µm
80mm 4cuts 0.23-0.25µm 2µm
100mm 2cuts 1.98-2.0µm 5µm
125mm 3cuts 0.55-0.58µm 3µm
250mm 3cuts 1.9-2.1µm 10µm
400mm 4cuts 1.9-2.1µm 19µm
Độ chính xác và độ nhám tuyệt vời được đảm bảo ngay cả trên phôi rất dày.

Di động & Thông minh

  • Hệ thống "giám sát từ xa và M2M (Machine to Machine)" hoàn toàn mới
  • Cung cấp tất cả thông tin bằng thiết bị di động, trong thời gian bạn vắng mặt trên máy
  • Trải nghiệm kỷ nguyên máy móc thông minh mới của quản lý tính di động đầy đủ.

* trung tâm thông tin intell (opt.)

New i8 Energy-Efficient Power System

Bộ nguồn i8 mang tính cách mạng
Tốc độ cắt nhanh hơn (tăng 15% trên phôi 150mm và tiết kiệm năng lượng thêm 20%).
Hạn chế đứt dây mạnh hơn, giúp tăng độ ổn định gia công và giảm sai số chính xác.
Cải thiện hệ thống tản nhiệt và làm mát với các bộ phận làm mát i8, duy trì nhiệt độ máy trong quá trình gia công liên tục và tốc độ cao để sử dụng PCB lâu hơn mà không gặp sự cố.



Cung cấp năng lượng điều tiết thông minh
Ivc mới được phát triển, cung cấp năng lượng chuyển đổi tần số cao để điều chỉnh và điều chỉnh điện áp.
Đảm bảo nhiệt độ gia công và an toàn bằng cách tách tải và công suất.
Sử dụng công nghệ tiên tiến để điều chỉnh hiệu quả nguồn điện bên ngoài không ổn định thành năng lượng bên trong có độ chính xác cao và xác định thông minh nhiều năng lượng hơn khi cắt năng lượng cao để có độ chính xác cao hơn.
Độ chính xác gia công lặp lại cho 50 lần bấm liên tục là +2 um theo kịp với máy của Nhật Bản và Thụy Sĩ.


Công nghệ tiết kiệm năng lượng


  • Embedded LED Lights
  • Chế độ ngủ tích hợp cho máy tính chủ và hệ thống xử lý nước.
  • Mạch i8 tiết kiệm năng lượng

  • Máy làm lạnh biến tần loại tiết kiệm năng lượng

Linear Motor


Toàn bộ được trang bị self-made linear motor không ma sát, không phản ứng ngược, không mất chuyển đổi, không rung, phản ứng cao và tuổi thọ cao hơn..

  Giảm lỗi Profile (Cải thiện mặt cắt tuyến tính / tròn)
  • Điều kiện làm việc
                Dây đồng thau=0.20mm/BS                       Vật liệu=SKD 11
                Độ dày=50mm          Cutting Pass=1+2 Skims
  • Hình dạng cắt

  Linear Motor Ball Screw
  A Section B Section A Section B Section
Trên 5.999 3.999 5.999 3.998
Giữa 6 3.998 5.998 3.995
Dưới 6 4 6 3.999
Sai số -0.001 -0.002 -0.002 -0.005

Cải thiện "Góc" của Linear Motor
  • Điều kiện cắt
         Dây đồng: 0.20mm/ BS      Phôi: SKD 11               Dày: 50mm
         Đường cắt: 1+2 skims       Độ nhám: Ra0.58pm       Bán kính(R): 0.20mm
         Góc: 30°



Hệ thống AWT thế hệ mới nhất


Với kinh nghiệm phong phú về tự động hóa và công nghệ, CHMEr trình bày hệ thống AWT hoàn hảo.
+ Thiết kế ngắn gọn và đáng tin cậy để bảo trì dễ dàng hơn, giảm chi phí sửa chữa.
+ "Công nghệ kiểm soát căng dây EC" độc đáo cho tỷ lệ luồng thành công gần 100% để đạt được hoạt động không cần người vận hành.
 + Luồng trong điểm đứt, dưới nước
+ Đặt chế độ ren theo điều kiện cắt để gia công liên tục.
+ WVới thiết bị trợ lý luồng (Opt.), Việc luồn chỉ cho phôi có độ dày cao không còn phiền hà nữa.
+ Điều khiển mực nước tự động cho nhiều nhiệm vụ cắt có độ dày khác nhau để tăng hiệu quả sản xuất.
+ Dễ dàng và chính xác luồng trong các lỗ của phôi bước.
+ Luồng nhanh và ổn định hoàn hảo trong nhiều lỗ.


Thời đại thông minh


  • Hoạt động trực quan Hoạt động dễ chịu với màn hình cảm ứng 19 inch kết hợp HMI và công thái học tuyệt vời.
  • Cửa trượt tự động Tự động mở và đóng để tải và dỡ hệ thống tự động.
  • 3 Bộ lọc Công suất Tích hợp 3 bộ lọc cho chu kỳ thay thế kéo dài.
  • Dây mạ kẽm tốc độ cao CHMER sử dụng dây CHMẺ Chorro10 để tăng tốc độ thêm 30%.

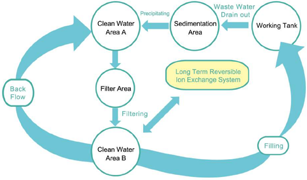

  • Hệ thống xử lý nước hiệu quả năng lượng cao Thiết kế bể được phân chia để tăng tuổi thọ của bộ lọc và cung cấp chất lỏng gia công sạch hơn để cắt tốc độ cao và độ nhám tốt hơn mà không bị đứt dây Bể phụ trợ cho một số mô hình sử dụng ít bơm hơn so với thế hệ trước, cho mức tiêu thụ thấp hơn của phụ tùng điện.
  • Hệ thống trao đổi ion đảo ngược dài hạn Hệ thống trao đổi ion đảo ngược độc quyền cho tỷ lệ sử dụng nhựa cao hơn để giảm 40% chi phí vận hành.

  • Điều khiển mực nước tự động Khi bắt đầu cắt, mực nước sẽ tự động được nâng lên mức ngập nước thích hợp.
  • Chức năng tuần hoàn nước Tối ưu hóa lưu lượng nước bằng cách phân tích chất lỏng và mô phỏng dòng chảy để loại bỏ phế liệu nhằm tăng độ ổn định gia công và độ nhám bề mặt.

Tiêu chuẩn kỹ thuật
Đặc điểm kỹ thuật
Model Unit RV853L SUBMERGED
Hành trình(X×Y) mm 800x500
Auxiliary Table Travel(U×VxZ) mm 150x150x300
Kích thước phôi lớn nhất mm 1200x800x295
Trọng lượng phôi lớn nhất kg 3000
Tốc độ di chuyển X Y mm/min Max. 1500
Hệ thống điều khiển trục -- X,Y axis by linear Motor; U,V,Z axis by AC Servo Motor
Đường kính dây (Standard) mm Φ0.15-0.3(Φ0.25)
Tốc độ tiến dây tối đa mm/sec 300
Lực căng dây gf 300-2500
Góc côn -- ±21°/150mm (Wide Angle Nozzle DA+DB=15mm)
Kích thước máy(WxDxH) mm 3820x3000x2200
Trọng lượng máy kg 7800
Working Fluid Supply Unit
Tank Capacity   1400L
Fiter Element   Paper
Ion Exchange Resins   30L*2
Conductivity Control   Auto
Fluid Temperature Control   Auto
Power Supply Unit
Circuit System   Power MosFET Transistor
Max. Output Current   25A
CNC Unit
Date Input   Keyboard - RS-232 - USB - LAN
Display   1-Inch Color
Control System   32bit - 1-CPU - X&Y Closed Loop
Control Axis   X - Y - U - V - Z (5 Axis) 6th Axis optional
Setting Unit   0.001mm
Max. Command System   ±9999.999mm
Interpolation   Linear/Circular
Command System   ABX/INC
Machining Feed Control   Servo/Conts. Feed
Scaling   0.001-9999.999
Machining EDM Condition Memory   1000-9999
Total AC Power Input   3 Phase 220±5%/20KVA
3 year warranty on Linear Motors (Rotor+Stator)
5 year positioning guarantee


Sample profile
