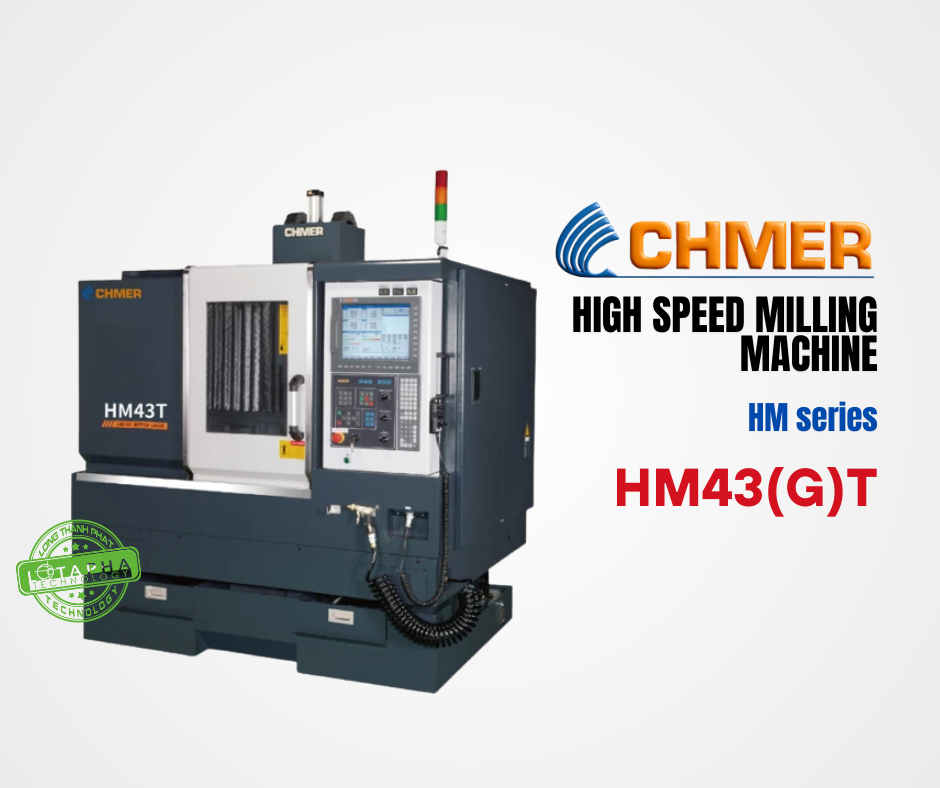

CHMER HM43(G)T | MÁY PHAY TỐC ĐỘ CAO - HM SERIES

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật
Hạng mục	Đơn vị	HE43(G)T
Tốc độ trục chính (tối đa)	vòng/phút	8000-30000
Côn trục chính	-	HSK E32
Động cơ trục chính (S1/S6)	KW	3/5
Kích thước bàn làm việc	mm	500x400
T-slot	mm	16x4x100
Tải trọng tối đa của bàn	kg	200
Hành trình (XxYxZ)	mm	400x300x200
Khoảng cách từ bề mặt bàn đến mũi trục chính	mm	150-300
Tốc độ tiến dao	m/phút	10
Tốc độ chạy dao nhanh (X, Y, Z)	m/phút	15
Động cơ servo trục X, Y, Z	-	Động cơ servo AC
Tổng công suất tiêu thụ (tối đa)	KAV	15
Khối lượng tĩnh	kg	2680

LINH KIỆN TIÊU CHUẨN/ TÙY CHỌN

Linh kiện tiêu chuẩn	Số lượng
Đèn chiếu sáng khu vực làm việc	1 bộ
Bộ dụng cụ	1 bộ
Hệ thống cấp dung dịch làm mát	1 bộ
Hệ thống thổi khí trục chính (dành cho ATC)	1 bộ
Tay quay phát xung bằng tay (MPG)	1 bộ
Hệ thống bôi trơn tập trung cho trục chính (dành cho ATC)	1 bộ
Hệ thống thổi khí khi gia công	1 bộ
Đèn báo trạng thái hoạt động	1 bộ
Bộ trao đổi nhiệt cho tủ điện
Hệ thống đo chiều dài dao tự động	1 bộ
Linh kiện tự chọn
Chuôi dao
Collet kẹp dao
Máy sấy khí nén kiểu làm lạnh (dành cho ATC)
Bàn xoay trục thứ 4
Bộ ổn áp tự động (AVR)
Card kết nối Ethernet
Thước quang tuyến tính 3 trục X, Y, Z
Thước quang học chính xác cao
Bộ thay dao tự động (HM43)

TÍNH NĂNG MÁY

HIỆU CHUẨN BẰNG LASER

Sử dụng hệ thống đo laser để kiểm tra và hiệu chuẩn chuyển động của trục X và Y, kết hợp với ray dẫn hướng tuyến tính và vít me bi có độ chính xác cao.
Sử dụng vít me bi có đường kính 28 mm hoặc 40 mm tùy theo từng model, đảm bảo độ chính xác định vị cao, độ chính xác gia công ổn định và tuổi thọ vận hành lâu dài.

HIỆU CHUẨN BẰNG BALL BAR

Sử dụng thiết bị kiểm tra Renishaw Ball Bar để kiểm tra và ghi nhận chuyển động đồng thời của trục X và Y trên từng máy.
Phương pháp này đảm bảo chuyển động của bàn máy chính xác và ổn định, đồng thời kiểm tra và kiểm soát độ rơ của vít me bi.

THIẾT KẾ MẠCH ĐIỆN ĐƠN GIẢN HÓA & DẠNG MODULE

Thiết kế bo mạch theo dạng module giúp dễ dàng bảo trì và sửa chữa; khi xảy ra sự cố, chỉ cần thay thế PCB tương ứng.
Trang bị hệ thống làm mát bằng không khí nhằm kiểm soát và điều hòa nhiệt độ bên trong bộ phát điện.
Giải pháp này giúp nâng cao hiệu suất hoạt động và kéo dài tuổi thọ các linh kiện điện tử trong hệ thống.

BỘ ĐIỀU KHIỂN

Bộ điều khiển CHMER độc quyền, được phát triển chuyên biệt cho máy phay tốc độ cao

Sử dụng bộ điều khiển CNC độc quyền của CHMER cùng phần mềm chuyên dụng do hãng phát triển, cho phép liên tục cập nhật các phiên bản phần mềm mới nhất nhằm tối ưu hóa chức năng máy và ứng dụng các công nghệ gia công tiên tiến.
Sử dụng bo mạch CPU IPC568.
Thông số CPU: 586 400.
Thẻ nhớ CF dung lượng cao (1 GB).
Màn hình LCD TFT màu, kích thước 15 inch.
Toàn bộ phần mềm và phần cứng đều được cấp phép sử dụng đầy đủ.

MẪU SẢN PHẨM GIA CÔNG

Mẫu gia công 1

Mẫu gia công 2

Mẫu gia công 3

Mẫu gia công 4
