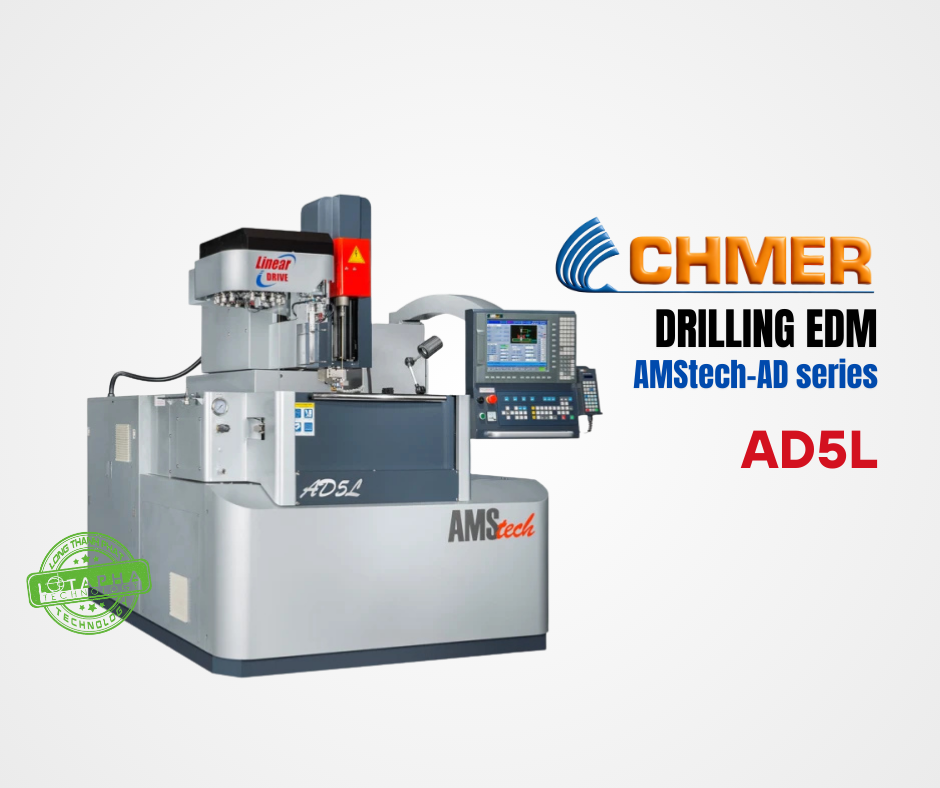

AD Series là dòng máy khoan lỗ nhỏ bằng xung điện (EDM) tốc độ cao, chuyên dùng để gia công các lỗ đường kính nhỏ trên vật liệu cứng, thích hợp cho nhiều ngành công nghiệp như: gia công khuôn mẫu, hàng không, y tế, điện tử và sản xuất linh kiện chính xác.

Chi tiết

THÔNG SỐ KỸ THUẬT

Thông số kỹ thuật
Hạng mục	Đơn vị	AD3L	AD4L	AD4LT
Kích thước bàn làm việc	mm	500x300	550x430	500x430
Hành trình trục X, Y	mm	300x200	400x300	400x330
Kích thước phôi tối đa	W x D x H mm	700x450x415	760x700x310	860x700x310
Trọng lượng phôi tối đa	kgw	800	900	900
Hành trình trục servo Z	mm	250	300	300
Hành trình trục W	mm	500	500	500
Trục A	Độ	tùy chọn	tùy chọn	-
Tải trọng trục A	kgw	tùy chọn	tùy chọn	-
Trục B	Độ	tùy chọn	tùy chọn	-
Số lượng điện cực thay tự động	Cái	10 hoặc 20(tùy chọn)	10 hoặc 20(tùy chọn)	10 hoặc 20(tùy chọn)
Số lượng mặt nạ thay tự động	Cái	5 ~ 20(tùy chọn)	5 ~ 20(tùy chọn)
Đường kính điện cực	mm	¢ 0.2 ~ ¢ 3.0 (¢ 0.008 ~ 0.12)
Chiều dài điện cực tối đa	mm	400	400	400
Khoảng cách từ đầu điện cực đến bàn làm việc	mm	185 ~ 435	30 ~ 330	30~330
Dung tích bồn chứa điện môi	L	450	450	90
Dung dịch điện môi		Nước	Nước	Nước tinh khiết
Kích thước máy	W x D x H mm	1925x2100x2100	2352x3270x2354	1085x1830x2100
Trọng lượng máy	kgw	2800	2900	2000

Thông số kỹ thuật
Hạng mục	Đơn vị	AD5L	AD6L
Kích thước bàn làm việc	mm	720x430	720x500
Hành trình trục X, Y	mm	500x300	600x400
Kích thước phôi tối đa	W x D x H mm	890x670x465	1000x800x360
Trọng lượng phôi tối đa	kgw	1000	1200
Hành trình trục servo Z	mm	300	350
Hành trình trục W	mm	500	500
Trục A	Độ	tùy chọn	tùy chọn
Tải trọng trục A	kgw	tùy chọn
Trục B	Độ	tùy chọn	tùy chọn
Số lượng điện cực thay tự động	Cái	10 hoặc 20(tùy chọn)	10 hoặc 20(tùy chọn)
Số lượng mặt nạ thay tự động	Cái	5 ~ 20(tùy chọn)	5 ~ 20(tùy chọn)
Đường kính điện cực	mm	¢ 0.2 ~ ¢ 3.0 (¢ 0.008 ~ 0.12)
Chiều dài điện cực tối đa	mm	400	400
Khoảng cách từ đầu điện cực đến bàn làm việc	mm	30 ~ 330	30 ~ 380
Dung tích bồn chứa điện môi	L	450	600
Dung dịch điện môi		Nước	Nước
Kích thước máy	W x D x H mm	2352x3270x2354	2352x3270x2354
Trọng lượng máy	kgw	3000	3200

Bộ nguồn cấp điện
Nguồn tiêu thụ nguồn tối đa	KVA
Dòng điện đầu ra tối đa	50A
Thiết lập hiện tại	9 bước
Bề rộng xung	3–64 micro giây

LINH KIỆN TIÊU CHUẨN/ TÙY CHỌN

Linh kiện tiêu chuẩn
Thanh dẫn điện cực gốm	0.5mm x 1 cái；1.0mm x 1 cái
Bộ lọc giấy	5µm x 2 cái
Ống điện cực	0.5mm x 10 cái；1.0mm x 10 cái
Đèn làm việc	LED：1 bộ
Con dấu cao su	20 cái (nhỏ)
Linh kiện tùy chọn
ATC	10 vị trí hoặc 20 vị trí
AGC	4 vị trí
Chấu kẹp điện cực ER	Ø 0.2~ Ø 6.0 mm
Con chấu cao su lớn
Chấu kẹp thanh dẫn điện cực gồm ER

TÍNH NĂNG MÁY
Phát hiện đột phá (BOD)

Khi điện cực xuyên qua vật liệu, nó sẽ dừng lại để tránh khoan quá sâu và tác động vào phần phía sau của khoang trống hoặc đường dẫn bên trong của vật liệu.

Chương trình lập trình sẵn và Tự lập trình

Các chương trình gia công khác nhau cho các biên dạng lỗ gia công khác nhau được lập trình sẵn trên máy. Ngoài ra, người dung có thể truy xuất chương trình gia công bên ngoài vào máy thông qua các cổng kết nối.

Biến tần bơm nước áp suất cao

Biến tần điều khiển bơm áp suất cao để tăng áp suất xả khi lỗ sâu hơn, đảm bảo áp xuất xả liên tục và cải thiện loại bỏ cặn than phát sinh khi gia công. Áp lực nước khác nhau cung cấp các kích thước khác nhau của lỗ khoan.

Xử lý biên dạng

Xử lý biên dạng có thể khoan các hình dạng khác nhau của lỗ.

Bộ thay đổi dẫn hướng tự động (AGC)

Tùy chọn thiết bị AGC 4 vị trí cũng có thể hỗ trợ tự động hóa và giảm thời gian dừng máy.

Chu kì đóng hộp và lập trình

Các chu kì đo khác nhau là có sẵn cũng như đóng hộp chu kì cho các hình dạng khác nhau.

Nhận xét:
*Đường kính điện cực cho ATC Ø0.5~Ø3.0mm (Ø0.02~Ø0.12inch)
Thiết kế và thông số kỹ thuật có thể thay đổi mà không cần báo trước.
