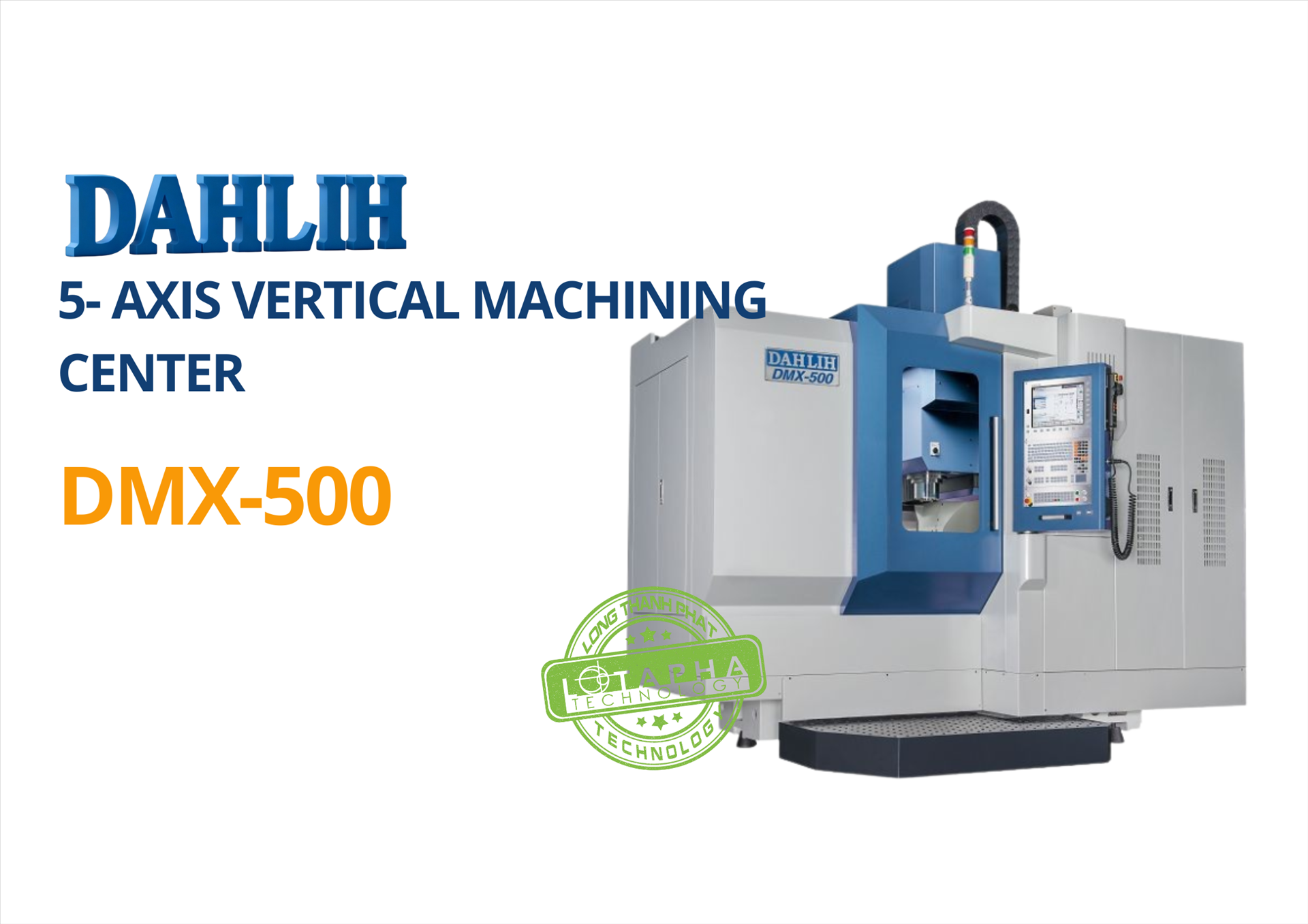

Máy phay đứng 5 trục | DMX-500 | DAHLIH

ĐẶC ĐIỂM TIÊU CHUẨN

Kết cấu hai trụ mang lại độ ổn định vượt trội khi gia công tốc độ cao.
Tùy chọn trục chính truyền động trực tiếp tốc độ 12.000 hoặc 15.000 vòng/phút.
Các trục X, Y, Z sử dụng ray trượt tuyến tính con lăn (roller type linear guide), cho khả năng chịu tải lớn và độ cứng cao.
Tốc độ chạy của các trục X, Y, Z đạt 30 m/phút.
Chức năng bù nhiệt cho trục chính, giúp duy trì độ chính xác gia công ổn định.

THÔNG SỐ KỸ THUẬT

SPECIFICATIONS
MODEL	DMX-500
4/5 AXES
Surface diameter	Ø500mm
T-slot (W x no.)	14mmH7x4
Axis	Cross	Titing
Angle	360°	+30°~ -120°
Motor	α8i	α22i
Max speed	16.6rpm	11.1rpm
Max loading	300kg	250kg
TRAVEL
X-axis travel	600 mm
Y-axis travel	900 mm
Z-axis travel	560 mm
Dist.from spindle nose to tbale surface	30~590 mm
Distance between columns	1040 mm
Slideway type (X/ Y/ Z-axis)	Roller type linear way
X, Y, Z-axis tramsnission	Flexible type
FEED
Rapid traverse rate	30 m/min, 30 m/min, 30 m/min
Cutting feed rate	1~20000 mm/min
Min. feed unit	0.001 mm
SPINDLE
Spindle type	Direct-drive
Spindle motor (continuous rating/30 min.rating)	α8/12000i, 11(14.7)
Spindle nose taper	N.T.40
Spindle speed	12000 rpm
Spindle bearing bore diameter	Ø70 mm
Cooling／Lubrication	Oil cooling/ grease lub.
ATC (Automacic Tool Changer)
Tool magazine capacity	24 tools
Tool shank type	BBT40
Pull stud	Jaw type 45° pulling head
Max. tool weight	7 kgw
Max. tool length	300 mm
Max. tool dia. (without adjacent tool)	Ø75 mm (Ø150 mm)
Tool selection	Random
CNC CONTROLLER	FANUC 0iMF
OTHERS
Power required	36KVA
Air pressure required (Air supply)	6 kg / cm²
Coolant tank cappacity (Full / actual capacity)	300l
Machine weight	13000 kgw
Space occupied	3900 x 4860 mm

STANDARD

OPTIONS
