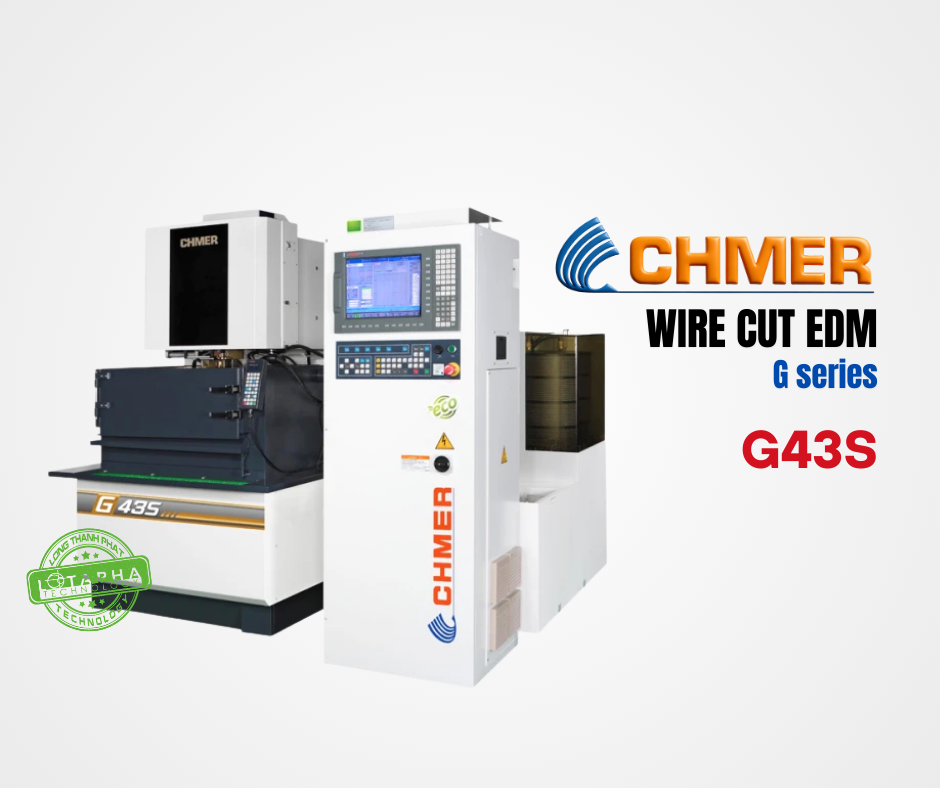

CHMER G43S | G - SERIES | MÁY CẮT DÂY EDM

Tải xuống Catalogue

Mô tả

Độ linh hoạt cao với chi phí vận hành thấp
Là một cỗ máy lý tưởng cho bất kỳ cửa hàng gia công EDM nào
Trong tình trạng ngập dung môi, chiều cao tối đa của chi tiết gia công được khuyến khích là bằng chiều dài hành trình trục Z trừ đi 45mm

Hãng sản xuất Máy Cắt Dây Đồng hàng đầu tại Đài Loan_ CHMER.

[Tính năng Dòng máy cắt dây CNC]

Cân bằng nhiệt tuyệt vời và kết cấu đúc cứng để đảm bảo độ chính xác và độ bền gia công tốt nhất.
Trục U-V, với đường dẫn thẳng để cắt côn chính xác.
Sử dụng động cơ servo AC truyền động trực tiếp, vít bi có độ chính xác cao trên các đường dẫn tuyến tính với tùy chọn.
Thang kính có độ phân giải 05mm, đảm bảo định vị chính xác và phản ứng nhanh với các điều kiện cắt.
Bàn làm việc 3 mặt bằng thép không gỉ và bồn làm việc không gỉ được chải cho độ bền lâu và ít bảo trì nhất.
Trục U-V với hành trình lên đến 150mm cho góc côn rộng (1 21 độ).

(Điều kiện tiếp cận: Chiều cao trục Z 100mm và DA + DB = 15mm tối thiểu; yêu cầu một bộ dẫn hướng kim cương góc rộng và đầu phun).

Nguồn điện vào

AC220V + 5V
3 Pha 50/60Hz + 1Hz (15 kVA)

Điều kiện môi trường

1. Nhiệt độ phòng tối ưu: 23 + 0,5 ° C Độ ẩm: dưới 75% RH.
2. Độ rung sàn tối thiểu.
3. Tránh đặt nơi có ánh nắng mặt trời.
4. Hệ thống hoặc đặt ở nơi nhận được ánh nắng trực tiếp.
5. Môi trường sạch và ít bụi.

Không gian

Chú ý khoảng trống để hành trình máy di chuyển trong quá trình vận hành bình thường và bảo dưỡng hàng ngày.

Nối đất

1. Nên có điện trở nối đất từ 100 trở xuống.
2. Nên sử dụng một mặt đất độc lập.
3. Cáp nối đất phải là 14mm2.

Yêu cầu áp suất khí nén

Áp suất khí nén 6kg / cm² cho các tùy chọn AWT và máy chìm là cần thiết.

NGUỒN CẤP ĐIỆN
Hệ thống mạch điện	Nguồn biến áp MOS
Dòng điện đầu ra tối đa	25A
Lựa chọn IP	10
Lựa chọn thời gian ngắt	50

HỆ THỐNG CNC
Dữ liệu đầu vào	keyboard, RS-232C, usb port
Màn hình	15-Inch Color
Hệ thống điều khiển	32bit, 1-CPU, Semi Closed Loop Software Servo System
Trục điều khiển	X, Y, U, V, Z (5 Axis)
Đơn vị thiết lập	0.001mm
Giá trị lệnh tối đa	±9999.999mm
Hệ thống đo lường chuyển động	Nội suy tuyến tính / Hình tròn
Hệ thống lệnh	Abs/ INC
Nguồn cấp dữ liệu máy	Servo / Const. Feed
Thang tỉ lệ	0.001-9999.999
Bộ nhớ điều kiện gia công EDM	1000-9999
Tổng nguồn AC đầu vào	3 Phase 220 10% / 11kVA 12.5kVA is for RX1283 and larger models

Straighness Accuracy

Straighness Workpiece : SKD-11 Thickness : 30mm Wire diameter: Ø0.2mm No. of cut :3 cuts Accuracy : 2 μm			Measurement figure Marked red color means the measured oints.
Accuracy	X	A	Y	B	Error
Up	9.999	9.999	9.999	9.999	0μ
Mid.	9.997	9.999	9.999	9.999	2μ
Dn.	9.999	9.999	9.999	9.999	0μ
Error	0.002	0	0	0

Sample Illustration

Job Material : SKD-11 Job Thickness : 30mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 10 mins Accuracy : 3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die] : 30mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 4 hour 00 mins Accuracy : 3 μm Surface Roughness: Ra 0.55 ~ 0.63 μm

Job Material : SKD-11 Job Thickness : 25mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 50 mins Accuracy : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			Job Material : SKD-11 Job Thickness [Punch] : 50mm Job Thickness [Die] : 20mm No. Of Cut : 1 + 2 skims Surface Roughness: Ra 0.55 ~ 0.63 μm

Job Material : SKD-11 Job Thickness : 17mm Wire Diameter : Ø0.15mm No. Of Cut : 1 + 2 skims Work Hour : 1 hour 50 mins Accuracy : ±3 μm Surface Roughness: Ra 0.55 ~ 0.58 μm			PCD formed milling cutters Job Material : PCD Job Thickness : 2.5mm Wire Diameter : Ø0.2mm No. Of Cut : 1 + 2 skims Feed Rate : 2.0 mm/min

THÔNG SỐ KỸ THUẬT
Mục	G43S
Hành trình trục X, Y (mm)	400x300
Hành trình trục U, V, Z (mm)	60x60x220
Kích thước phôi tối đa (WxDxH) (mm)	725x600x215
Trọng lượng phôi tối đa (kg)	500/350
Tốc độ bàn máy XY (mm/min)	Max. 800
Hệ thống truyền động trục (axis)	AC Servo Motor
Đường kính dây đồng	Ø0.15~0.3 (Ø0.25)
Tốc độ cắt dây tối đa (mm/s)	300
Lực căng dây (gf)	300~2500
Góc côn (°) Độ dày phôi (mm)	±14.5°/80 (đầu phun gốc rộng, DA+DB=15mm)
Kích thước máy (WxDxH) (mm)	2200x2265x2130
Trọng lượng máy (kg)	2575/2800
Thể tích hệ thống làm mát (L)	340/650

TRANG BỊ TIÊU CHUẨN
Mục	G43S
VẬT PHẨM	THÔNG SỐ	SỐ LƯỢNG
Bộ lọc giấy		2 cái
Dẫn hướng hình chóp trên/dưới	0.26mm	2 cái
Vòi phun trên/dưới		2 cái
Thanh dẫn hướng		2 cái
Tháo gá dẫn hình chóp		1 cái
Dây đồng	0.25mmx5kgs	1 cuộn
Bộ dụng cụ		1 bộ
Nguồn AC
Bộ căn chỉnh đồ gá		1 bộ
Thùng ion	Kiểu phun	3 L
Thùng ion	Kiểu ngâm	6 L
Tự động khôi phục dữ liệu sau khi mất điện
Máy làm lạnh nước	Kiểu phun	1 bộ
Máy làm lạnh nước	Kiểu ngâm	1 bộ

TRANG BỊ TÙY CHỌN
Thiết bị	G43S
Danh mục	THÔNG SỐ
Bảng điều khiển xoay	1
Máy biến áp +AVR 2 trong 1	1
Chức năng xỏ dây tự động (AWT)	1
Bộ cấp dây đồng 30kg	1
Bộ cắt dây vụn	30kgs
Máy làm lạnh biến tần DC	1
